* Processor: Rockchip RK3568 Quad-core Cortex-A55, 2.0GHz
* RAM: 1/2/4/8GB LPDDR4
* Storage: 4/8/16/32/64/128GB
* Pin out: 9x UART, USB3.0 Host, 2x USB2.0 Host, USB OTG, HDMI, eDP, LCD, MIPI DSI/LVDS, MIPI CSI, 2x SDMMC, ADC, I2C, I2S, GPIO, PWM, etc.
* Operating system: Android 12, Debian 11, Buildroot
* Board size: 60 x 45mm
* Package: 202-pin, 1.0mm pitch

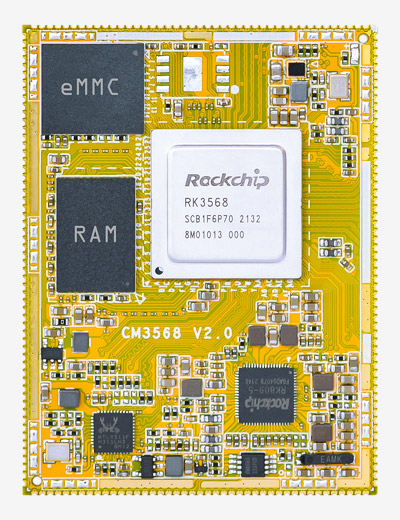

CM3568 is a quad-core system-on-module (SoM) powered by Rockchip RK3568 processor. This RK3568 SOM has a built-in independent NPU, supports 4K decoding and 1080P encoding. It is designed for vehicle control center, industrial control panels, IoT gateways, cloud terminals, etc..

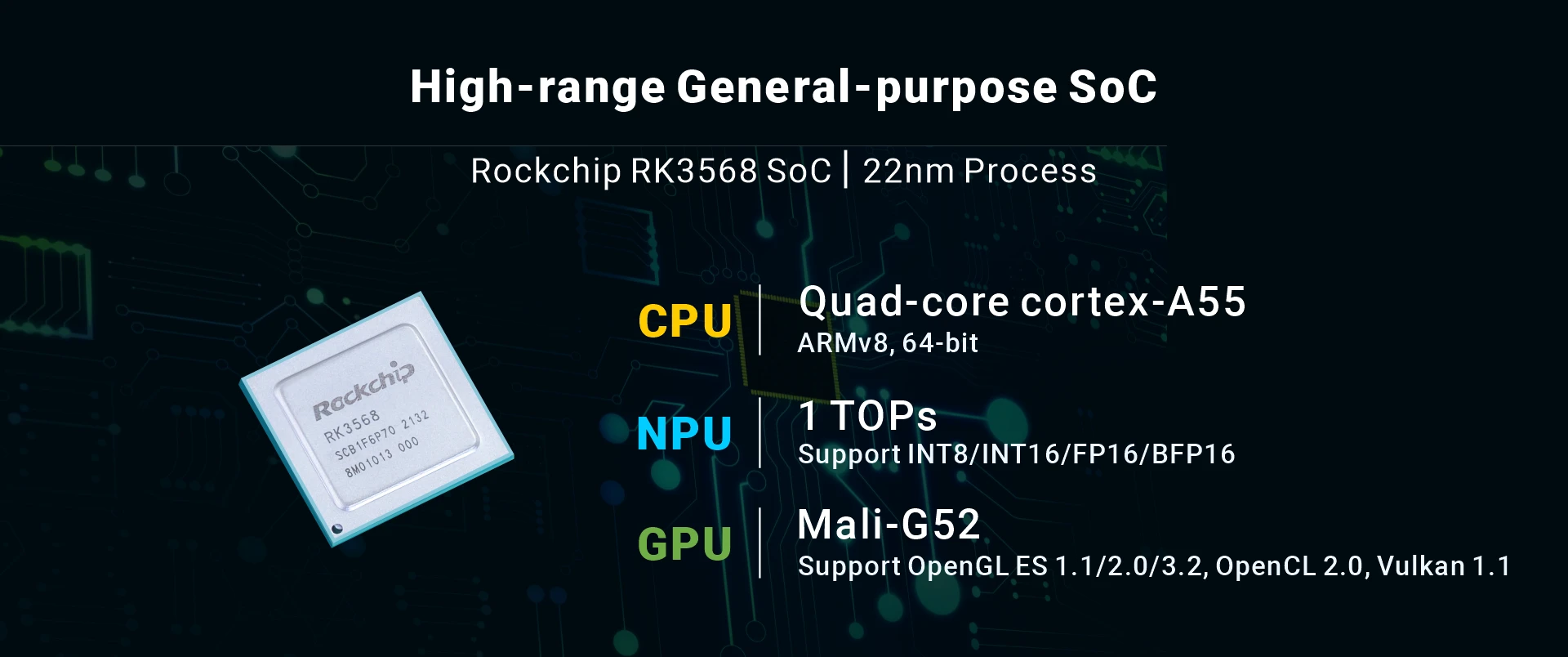

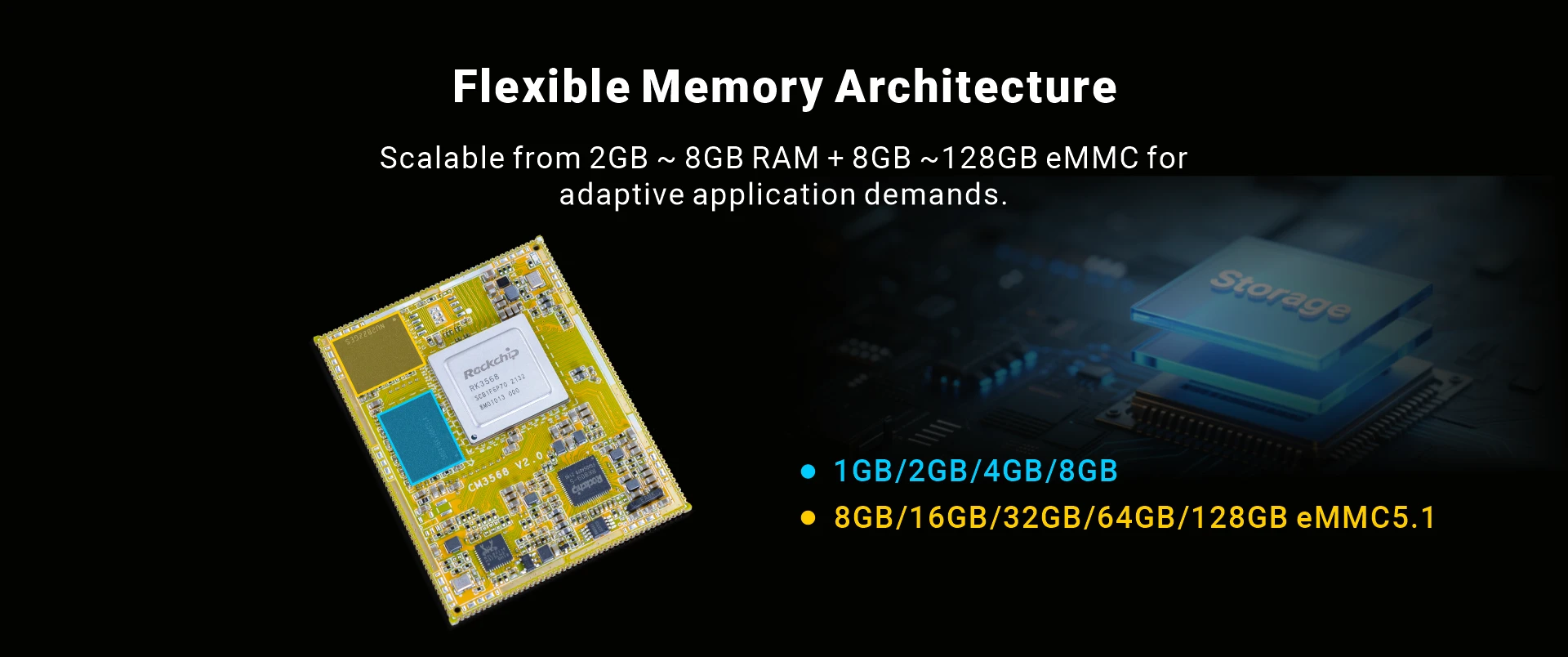

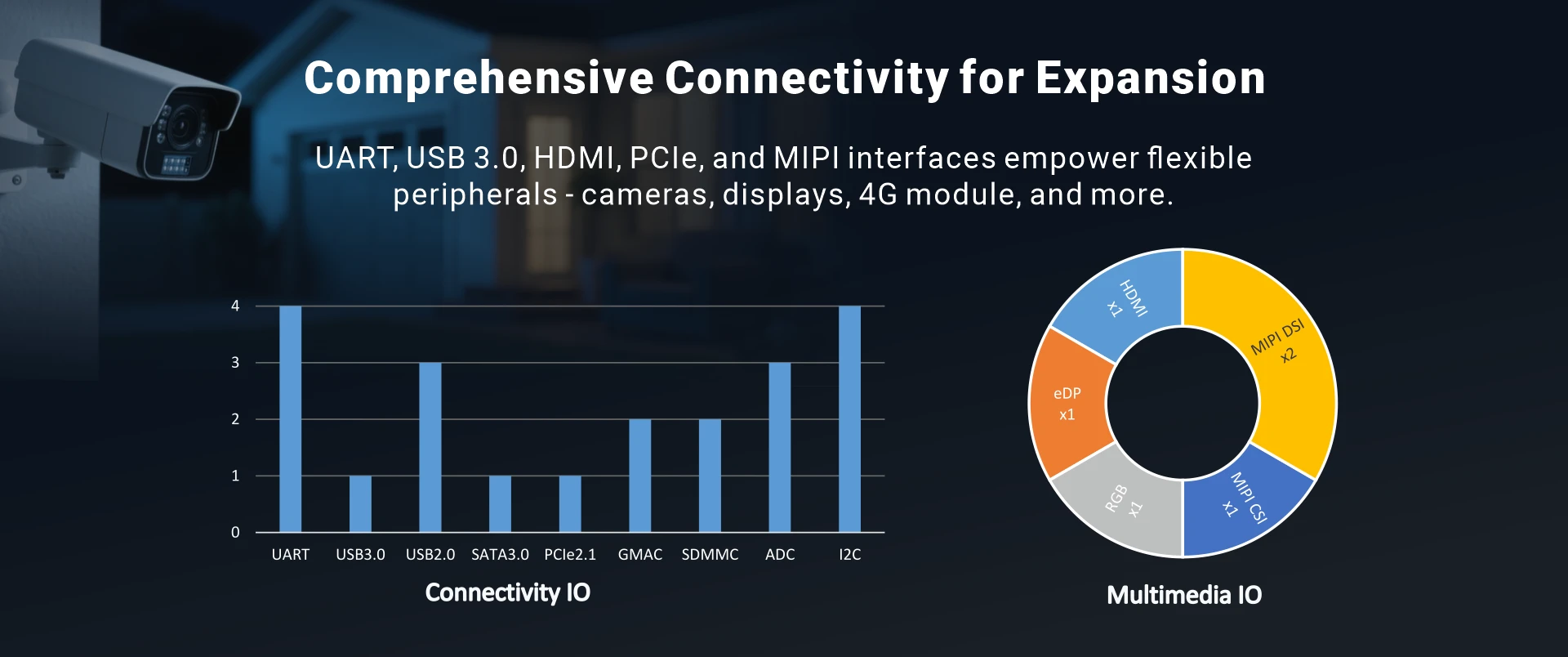

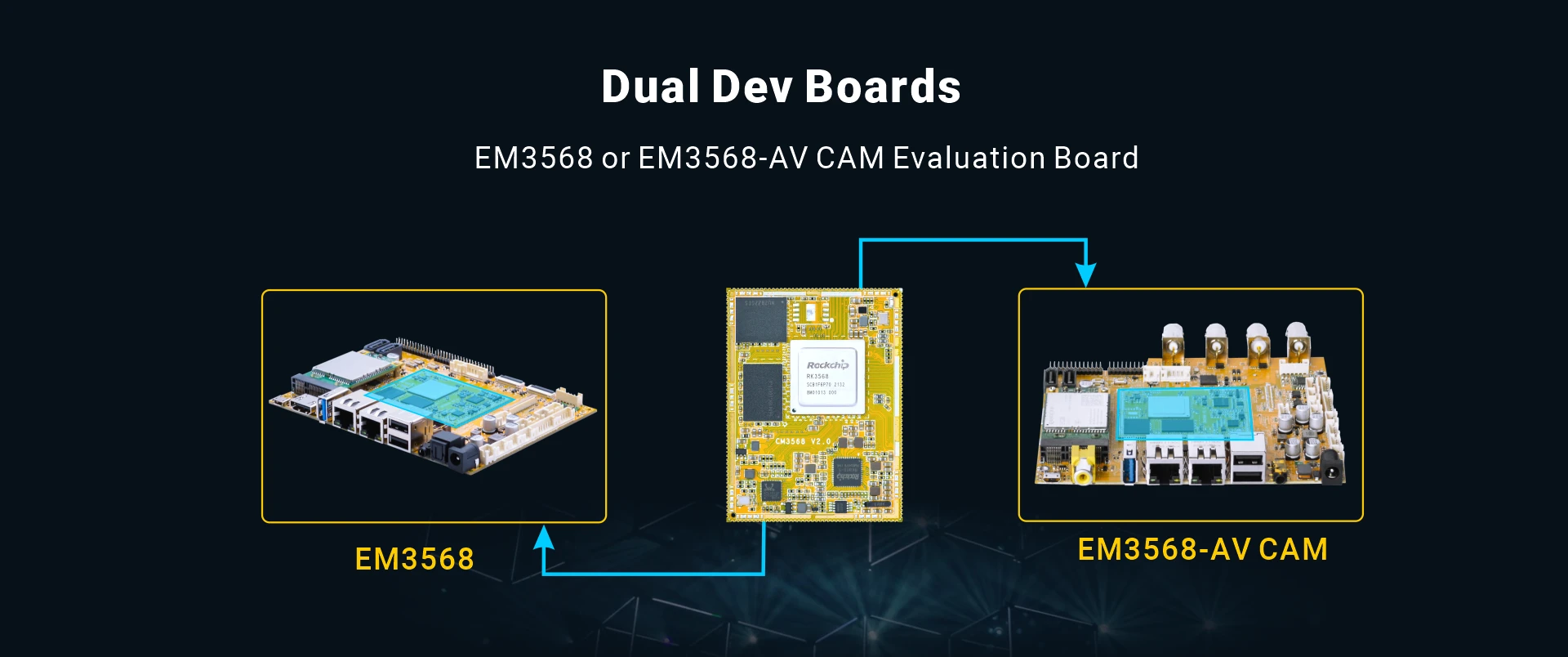

Specifications | |
---|---|
CPU | Rockchip RK3568 Quad-core Cortex-A55, 2.0 GHz |
GPU | Mali-G52 GPU. Support OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 |
NPU | 1TOPS |
Memory | 1/2/4/8GB LPDDR4 |
Storage | 4/8/16/32/64/128GB |
Supply Voltage | DC5V and DC3.3V |
Pin out | 9x UART, USB3.0 Host, 2x USB2.0 Host, USB2.0 OTG, USB3.0 OTG/SATA3.0, HDMI2.0, eDP, LCD RGB, 2x MIPI DSI ( or 1x MIPI DSI, 1x LVDS), MIPI CSI, MDI, 2x SDMMC, RGMII, ADC, I2C, I2S, GPIO, PWM, Audio I/O, etc |
Ethernet | 2x GMAC (10/100/1000M) |
PCB Layer | 6 |
Dimensions | 60 x 45 mm |
Weight | 11.1 gram |
Package | 202-pin, 1.0mm pitch |
Application | vehicle control center, industrial control panels, IoT gateways, cloud terminals, etc. |
Development Board | EM3568 |

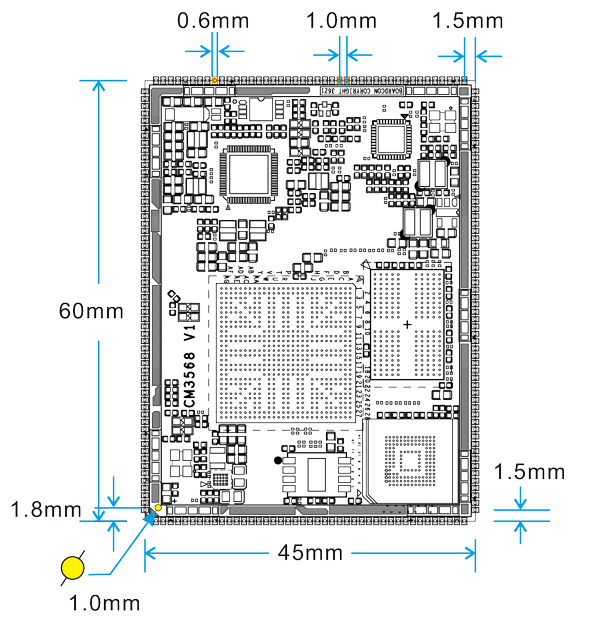

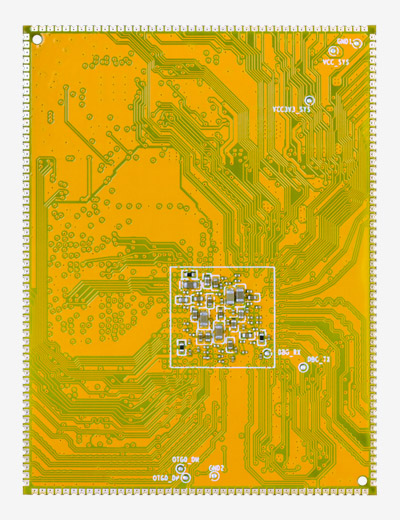

PCB Dimension
Pin Definition
Pin | Signal | Pin | Signal | Pin | Signal | Pin | Signal |
---|---|---|---|---|---|---|---|
1 | HDMI_TX0N_PORT | 44 | EDP_TX_D3N | 102 | PHY1_MDI0+ | 145 | RESETn |
2 | HDMI_TX0P_PORT | 45 | EDP_TX_D3P | 103 | PHY1_MDI0- | 146 | VCC_1V8 |
3 | HDMI_TX1N_PORT | 46 | EDP_TX_D2N | 104 | PHY1_MDI1+ | 147 | LCDC_D8/GPIO3_A1 |
4 | HDMI_TX1P_PORT | 47 | EDP_TX_D2P | 105 | PHY1_MDI1- | 148 | LCDC_D7/ SPI2_MISO_M1/ I2S1_SDO0_M2/ UART8_TX_M1 |
5 | HDMI_TX2N_PORT | 48 | EDP_TX_D1N | 106 | PHY1_MDI2+ | 149 | LCDC_D6/ SPI2_MOSI_M1/ I2S1_SDI3_M2 |
6 | HDMI_TX2P_PORT | 49 | EDP_TX_D1P | 107 | PHY1_MDI2- | 150 | LCDC_D5/ SPI2_CS0_M1/ I2S1_SDI2_M2 |
7 | HDMI_TX_HPDIN | 50 | EDP_TX_D0N | 108 | PHY1_MDI3+ | 151 | LCDC_D4/ SPI0_CS1_M1 |
8 | PCIE20_REFCLKP | 51 | EDP_TX_D0P | 109 | PHY1_MDI3- | 152 | LCDC_D3/ SPI0_CLK_M1 |
9 | PCIE20_REFCLKN | 52 | EDP_TX_AUXN | 110 | GND | 153 | LCDC_D2/ SPI0_CS0_M1 |
10 | PCIE20_RXP | 53 | EDP_TX_AUXP | 111 | CIF_CLKOUT/ PWM11_IR_M1/ GPIO4_C0_d |
154 | LCDC_D1/ SPI0_MOSI_M1 |
11 | PCIE20_RXN | 54 | USB3_OTG0_VBUSDET | 112 | UART7_TX_M1 | 155 | LCDC_D0/ SPI0_MISO_M1 |
12 | PCIE20_TXP | 55 | USB3_OTG0_ID | 113 | UART7_RX_M1 | 156 | SATA1_ACT_LED/ UART9_TX_M1 |
13 | PCIE20_TXN | 56 | SDMMC0_CLK | 114 | LCDC_VSYNC/ UART5_TX_M1 |
157 | SATA0_ACT_LED/ UART9_RX_M1 |
14 | USB3_HOST1_SSTXN | 57 | SDMMC0_CMD | 115 | LCDC_HSYNC/ PCIE20_PERSTn_M1 |
158 | CAN1_RX_M1/ GPIO4_C2_d |
15 | USB3_HOST1_SSTXP | 58 | SDMMC0_D0 | 116 | LCDC_DEN/ UART5_RX_M1 |
159 | CAN1_TX_M1/ GPIO4_C3_d |
16 | USB3_HOST1_SSRXN | 59 | SDMMC0_D1 | 117 | RTC32KOUT_WIFI | 160 | LCDC_CLK/ SPI2_CLK_M1/ I2S1_SDO1_M2/ UART8_RX_M1 |
17 | USB3_HOST1_SSRXP | 60 | SDMMC0_D2 | 118 | SPKP_OUT | 161 | GND |
18 | USB3_OTG0_SSTXN | 61 | SDMMC0_D3 | 119 | SPKN_OUT | 162 | HDMITX_CEC_M0 |
19 | USB3_OTG0_SSTXP | 62 | GND | 120 | HPL_OUT | 163 | HDMITX_SDA |
20 | USB3_OTG0_SSRXN | 63 | SARADC_VIN3 | 121 | HPR_OUT | 164 | HDMITX_SCL |
21 | USB3_OTG0_SSRXP | 64 | SARADC_VIN2_HP_HOOK | 122 | MIC1_INN | 165 | SPDIF_TX_M2/ GPIO4_C4_d/ SATA2_ACT_LED |
22 | GND | 65 | SARADC_VIN0_KEY/ RECOVERY |
123 | MIC1_INP | 166 | MIPI_CSI_RX_D3N |
23 | USB3_HOST1_DM | 66 | GND | 124 | VRTC | 167 | MIPI_CSI_RX_D3P |
24 | USB3_HOST1_DP | 67 | GPIO2_C6 | 125 | LCDC_D23/ UART3_RX_M1 |
168 | MIPI_CSI_RX_D2P |
25 | USB3_OTG0_DP | 68 | WIFI_REG_ON_H_GPIO2_B1 | 126 | LCDC_D22/ UART3_TX_M1 |
169 | MIPI_CSI_RX_D2N |
26 | USB3_OTG0_DM | 69 | WIFI_WAKE_HOST_H_GPIO2_B2 | 127 | LCDC_D21/ PCIE20_PRSNT_L |
170 | MIPI_CSI_RX_CLK1N |
27 | UART1_RTSn_M0/ GMAC0_TXEN |
70 | SOC_PCM_IN | 128 | LCDC_D20/ GPIO3_B5 |
171 | MIPI_CSI_RX_CLK1P |
28 | UART1_TX_M0/ GMAC0_TXD1 |
71 | UART0_TX/ GPIO0_C1 |
129 | LCDC_D19/ I2C5_SDA_M0 |
172 | MIPI_CSI_RX_CLK0N |
29 | UART1_RX_M0/ GMAC0_TXD0 |
72 | UART0_RX/ PWM1_M0 |
130 | LCDC_D18/ I2C5_SCL_M0 |
173 | MIPI_CSI_RX_CLK0P |
30 | BT_REG_ON_H_GPIO2_B7/ GMAC0_RXD1 |
73 | I2C1_SCL/ CAN0_TX_M0 |
131 | LCDC_D17/ UART4_TX_M1 |
174 | MIPI_CSI_RX_D1N |
31 | UART1_CTSn_M0/ GMAC0_RXD0 |
74 | I2C1_SDA/ CAN0_RX_M0 |
132 | LCDC_D16/ UART4_RX_M1 |
175 | MIPI_CSI_RX_D1P |
32 | SDMMC1_D1/ GMAC0_RXD3 |
75 | UART2_TX_M0_DEBUG | 133 | LCDC_D15/ GPIO3_B0 |
176 | MIPI_CSI_RX_D0N |
33 | SDMMC1_D0/ GMAC0_RXD2 |
76 | UART2_RX_M0_DEBUG | 134 | LCDC_D14/ GPIO3_A7 |
177 | MIPI_CSI_RX_D0P |
34 | SDMMC1_CLK/ GMAC0_TXCLK |
77 | TP_INT_L_GPIO0_B5 | 135 | LCDC_D13/ I2S3_SDI_M0 |
178 | MIPI_DSI_TX0_D3P/ LVDS_TX0_D3P |
35 | SDMMC1_CMD/ GMAC0_TXD3 |
78 | LCD0_BL_PWM4 | 136 | CDC_D12/ I2S3_SDO_M0 |
179 | MIPI_DSI_TX0_D3N/ LVDS_TX0_D3N |
36 | SDMMC1_D3/ GMAC0_TXD2 |
79 | PCIE20_CLKREQn_M0/ GPIO0_A5 |
137 | LCDC_D11/ I2S3_LRCK_M0 |
180 | MIPI_DSI_TX0_D2P/ LVDS_TX0_D2P |
37 | SDMMC1_D2/ GMAC0_RXCLK |
80 | PWM3_IR | 138 | LCDC_D10/ I2S3_SCLK_M0 |
181 | MIPI_DSI_TX0_D2N/ LVDS_TX0_D2N |
38 | GND | 81 | LCD1_PWREN_H_GPIO0_C5 | 139 | LCDC_D9/ I2S3_MCLK_M0 |
182 | MIPI_DSI_TX0_CLKP/ LVDS_TX0_CLKP |
39 | SOC_PCM_CLK/ GMAC0_MCLKINOUT |
82 | SDMMC0_DET_L | 140 | GND | 183 | MIPI_DSI_TX0_CLKN/ LVDS_TX0_CLKN |
40 | SOC_PCM_SYNC/ GMAC0_MDC |
83 | LCD1_BL_PWM5 | 141 | RK809_PWRON | 184 | MIPI_DSI_TX0_D1P/ LVDS_TX0_D1P |
41 | SOC_PCM_OUT/ GMAC0_MDIO |
84 | TP_RST_L_GPIO0_B6 | 142 | VCC3V3_SYS | 185 | MIPI_DSI_TX0_D1N/ LVDS_TX0_D1N |
42 | BT_WAKE_HOST_H/ GMAC0_RXDV_CRS |
85 | I2C4_SCL_M0 | 143 | VCC_SYS | 186 | MIPI_DSI_TX0_D0P/ LVDS_TX0_D0P |
43 | HOST_WAKE_BT_H_GPIO2_C1 | 86 | I2C4_SDA_M0 | 144 | VCC_SYS | 187 | MIPI_DSI_TX0_D0N/ LVDS_TX0_D0N |
87 | I2C2_SCL_M1 | 188 | LCD0_PWREN_H_GPIO0_C7 | ||||
88 | I2C2_SDA_M1 | 189 | REFCLK_OUT/ GPIO0_A0 |
||||
89 | PDM_CLK1_M0_ADC | 190 | GND | ||||
90 | PDM_SDI1_M0_ADC | 191 | MIPI_DSI_TX1_D3P | ||||
91 | PDM_SDI2_M0_ADC | 192 | MIPI_DSI_TX1_D3N | ||||
92 | PDM_SDI3_M0_ADC | 193 | MIPI_DSI_TX1_D2P | ||||
93 | I2C3_SCL_M0 | 194 | MIPI_DSI_TX1_D2N | ||||
94 | I2C3_SDA_M0 | 195 | MIPI_DSI_TX1_CLKP | ||||
95 | GND | 196 | MIPI_DSI_TX1_CLKN | ||||
96 | USB2_HOST2_DM | 197 | MIPI_DSI_TX1_D1P | ||||
97 | USB2_HOST2_DP | 198 | MIPI_DSI_TX1_D1N | ||||
98 | USB2_HOST3_DM | 199 | MIPI_DSI_TX1_D0P | ||||
99 | USB2_HOST3_DP | 200 | MIPI_DSI_TX1_D0N | ||||
100 | PHY1_LED2/CFG_LDO1 | 201 | HDMI_TXCLKN_PORT | ||||
101 | PHY1_LED1/CFG_LDO0 | 202 | HDMI_TXCLKP_PORT |
OS | Item | Feature | Description |
---|---|---|---|
Android12 | Boot | U-Boot 2017.09 | rk356x_spl_loader_v1.14.112.bin |
Kernel | Version | Linux version 4.19.232 | |
Drivers | HDMI | Support 4K, 1080P, 720P, 480P resolution | |
Audio | Audio in/out(headphone), speaker | ||
SD card | Micro SD card | ||
USB2.0 | USB mouse, USB keyboard, USB storage etc. | ||
USB3.0 | USB3.0 or SATA3.0 | ||
OTG | USB OTG2.0 | ||
Duplicated ethernet | 10/100/1000 Mbit/s Ethernet | ||
Duplicated camera | 13 Megapixels, OV13850 model | ||
WiFi | Wireless-2.4GHz 802.11 b/g/n | ||
Bluetooth | Bluetooth 4.2 | ||
Serial Port | Debug serial | ||
eMMC | Support eMMC 5.1 | ||
4G&GPS | EC20 LTE | ||
SATA | SATA3.0 | ||
LCD | 10.1-inch LVDS LCD with touch screen | ||
CAN | Support | ||
RTC | HYM8563TS | ||
UART | 3x UART | ||
RS485 | Support | ||
Embedded GUI | Android12 | Clock, Gallery, Calculator, Camera, Files, Video, Music etc. | |
Cross-compiler Environment | ubuntu-18.04, openjdk version "11.0.4" | ||
Debug Tools | SecureCRT, AndroidTool.exe, ADB |
OS | Item | Feature | Description |
---|---|---|---|
Debian11 | Boot | U-Boot 2017.09 | rk356x_spl_loader_v1.16.112.bin |
Kernel | version | Linux version 5.10.160 | |
Drivers | HDMI OUT | Support up to 4K@60Hz | |
LVDS | Support up to 1080@60Hz | ||
Audio | Headphone(in/out), speaker(out) | ||
USB3.0 | Support | ||
OTG | OTG2.0 | ||
Ethernet | 2x Gigabit Ethernet | ||
Camera | 2x Camera. 13 Megapixels, OV13850 model | ||
USB2.0 | Support 3x USB2.0 | ||
4G&GPS | EC20 LTE | ||
SIM card | Nano SIM card | ||
SD card | Micro SD card | ||
SATA | Support SATA3.0 | ||
Serial Port | Debug serial | ||
WiFi | Wireless-2.4GHz 802.11 b/g/n | ||
Bluetooth | Bluetooth 4.2 | ||
RS485 | Support | ||
CAN | Support | ||
UART | 3x UART | ||
RTC | HYM8563TS | ||
Embedded GUI | Debian11 | Trash, Quick Launch Bar, Taskbar, System Tray Area | |
Cross-compiler Environment | ubuntu-20.04 | ||
Debug Tools | SecureCRT, AndroidTool.exe, ADB |
