* PCB板上部件采用进口全新原装正品货，保持高品质
* bootloader和系统硬件资源驱动完全源码开放
* 支持多种模块：GPS, WIFI, Camera, USB HUB+4x4 Matrix Keyboard, USB 3G Modem
* 同时发布QT2、QT4.5, Android2.3完美支援，WinCE6.0，linux2.6.28系统支持

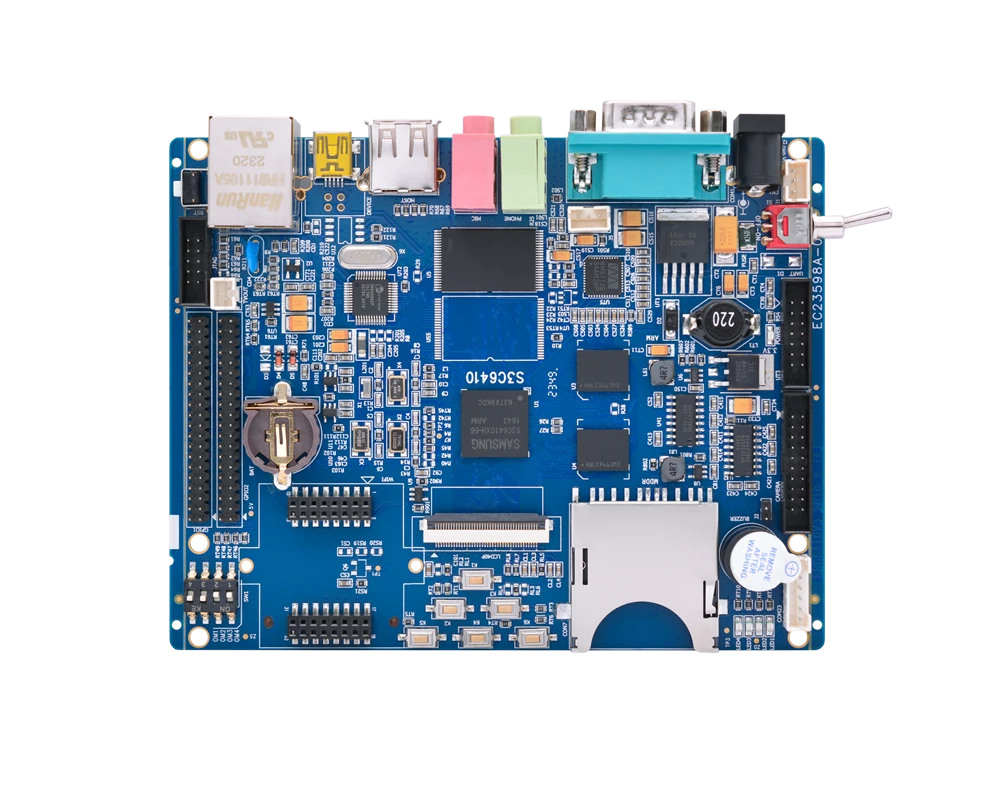

（1）标配4.3寸屏，是目前国内性价比最高的一款三星6410系统；
（2）PCB板全部由台湾一线PCB厂家定制，PCB板上部件采用进口全新原装正品货，低价却保持高品质；
（3）bootloader和系统硬件资源驱动完全源码开放；
（4）同时发布QT2、QT4.5, Android2.3完美支援，WinCE6.0，Linux2.6.28系统支持；
（5）多模块支持: GPS, WIFI, Camera, USB HUB+4x4 Matrix Keyboard, USB 3G Modem；
（6）提供SBC6410的移植教程，完善的源代码，丰富的学习开发教程，绝对物超所值。

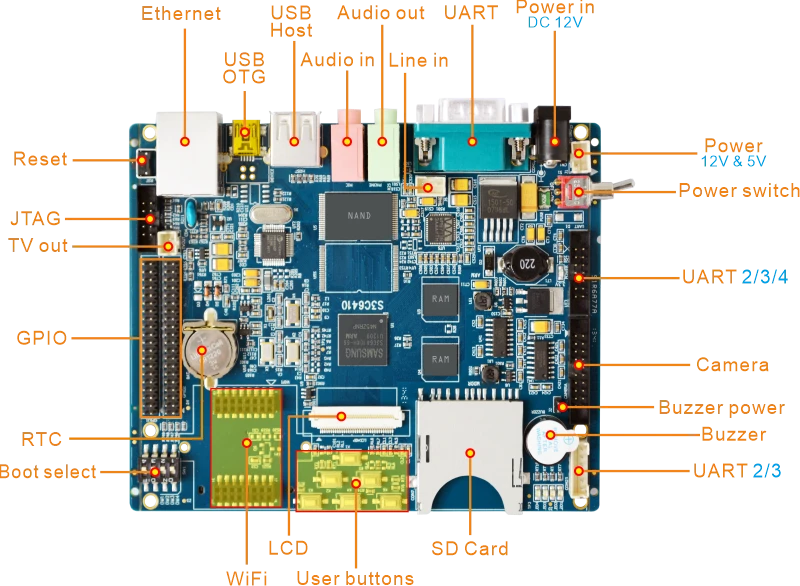

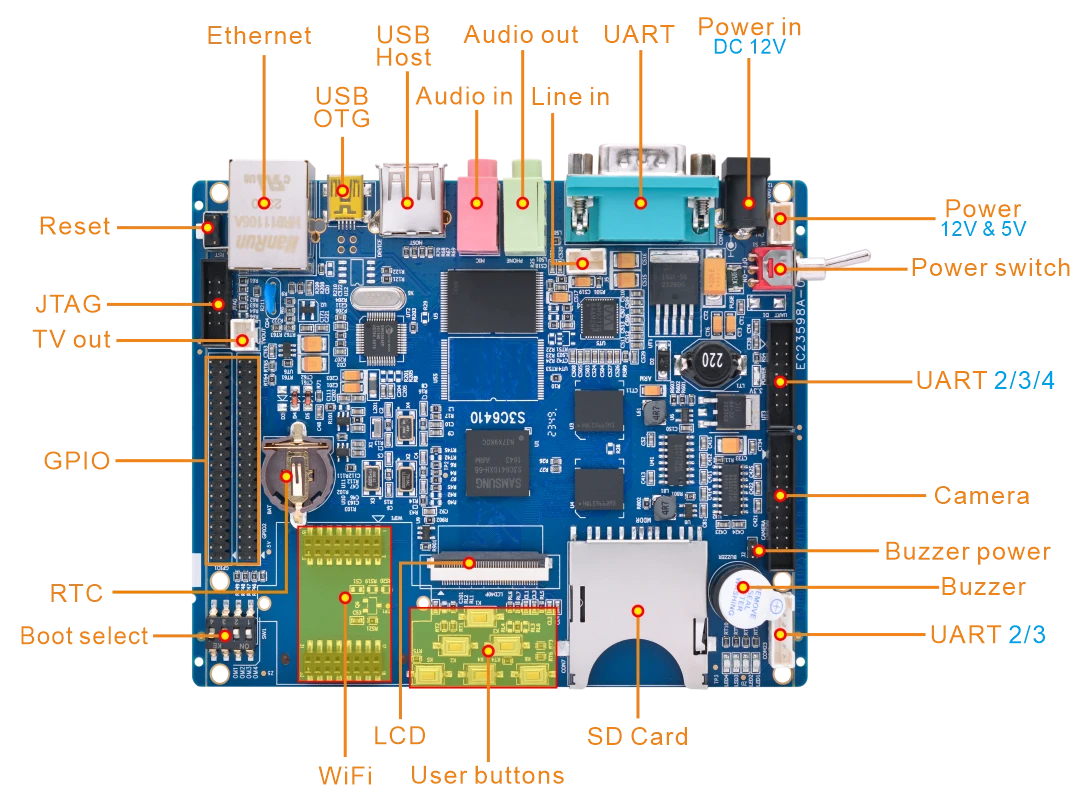

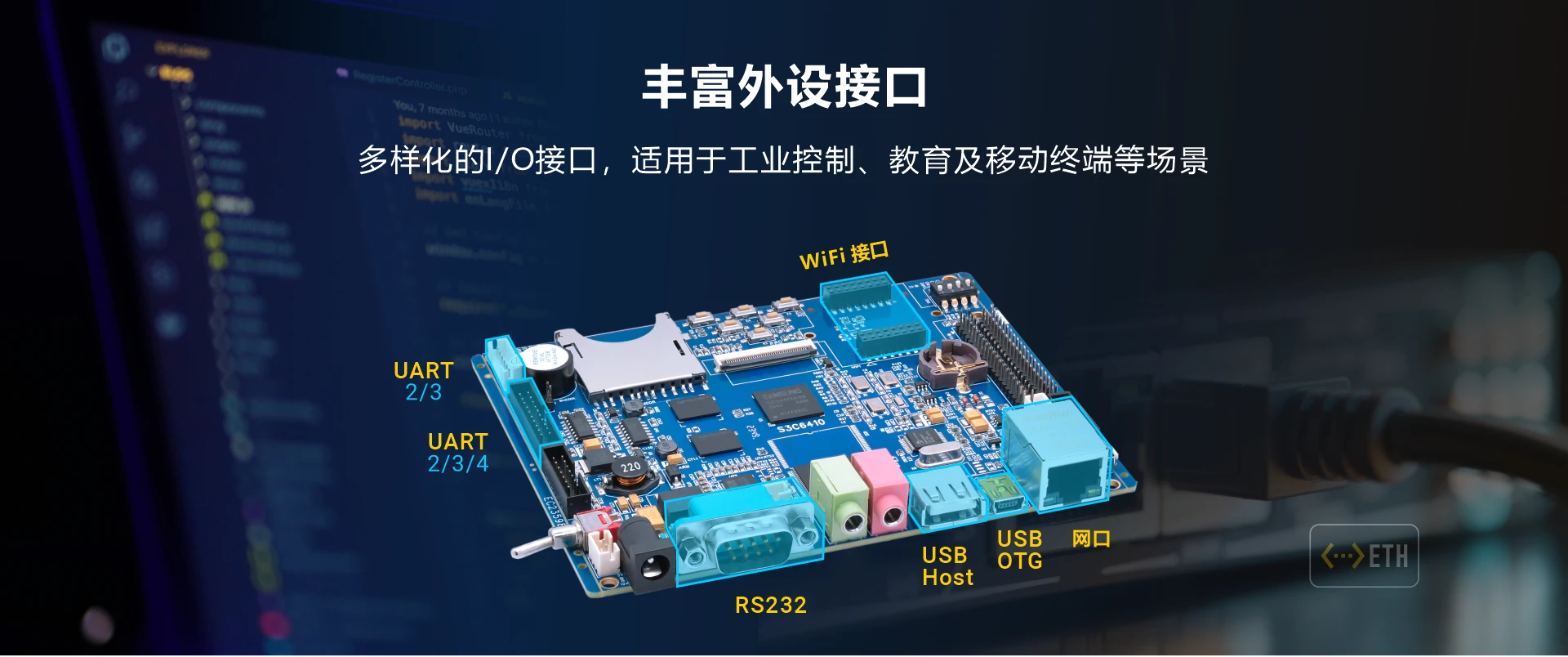

| 详细参数 | |
|---|---|
| CPU | Samsung S3C6410, ARM1176JZF-S, 时钟频率 667MHz |
| 运行内存 | 128MB Mobile DDR SDRAM, 266MHz |
| 存储容量 | 默认256MB SLC NAND Flash. 可选配 512MB-1GB SLC/MLC Flash |
| EEPROM | 支持 I2C |
| 串口 | 4x UARTs |
| LCD | 支持 4.3-, 7-inch TFT电阻屏 |
| 网口 | 10/100M有线网, RJ45接口. DM9000AEP controller |
| USB | 1x USB1.1 Host, 1x USB2.0 OTG |
| JTAG | 1x 10-pin JTAG Port |
| Audio | 采用 WM9713 音频解码芯片.提供 2x 3.5mm耳机接口及 1x 3pin接口用于音频输入/输出 |
| RTC | 后备纽扣电池供电，支持实时时钟控制 |
| SD card | 提供2x SD/MMC卡(支持3.3V和1.8V 逻辑电压) |
| GPIO | 2x 40-pin接口。支持GPIO, ADC, SPI, IIC, I/O, Interrupts 和 MMC |
| 按键 | 6x 用户自定义按键 |
| Camera(可选) | 20-pin排针接口，支持130万像素CMOS摄像头 |
| WIFI(可选) | SDIO WIFI 模块, 支持 IEEE802.11b/g |
| GPRS(可选) | 基于SIMENS MC388, GSM 网络 |
| 3G(可选) | USB WCDMA模块, 双模 |
| GPS(可选) | GR-87 系列GPS模块 |
| 尺寸 | 121 x 100mm |
功能框图
PCB尺寸图
| 操作系统 | 类别 | 功能 | 描述 |
|---|---|---|---|
| Android4.0.3 | Bootloader | u-boot | 版本：u-boot-1.1.6 主要功能 1、支持一键式菜单，操作简单方便 2、支持Nand Flash擦除、读、写 3、支持USB 下载镜像 4、支持打印、设置、保存环境变量 5、支持内存内容显示、对比、修改 6、支持bootm、bootargs设置 |
| Sdboot | 支持SD启动、通过USB下载并烧写镜像（取代JTAG烧写） | ||
| 内核及设备驱动 | 内核 | 内核版本：Linux-2.6.36 | |
| 系统时钟 | 系统主频：533MHz | ||
| 显示驱动 | 4.3寸屏（480*272）/7寸屏（800*480） | ||
| TOUCH | 触摸屏驱动 | ||
| DM9000 | DM9000网口驱动 | ||
| HSMMC | SD/MMC/SDIO驱动 | ||
| IIC | IIC驱动 | ||
| SPI | SPI驱动 | ||
| KEYBD | 按键驱动程序 | ||
| WAVEDEV | 音频驱动，支持AC97和IIS，默认驱动为AC97（WM9714） | ||
| DMA | DMA驱动 | ||
| RTC | 实时时钟驱动 | ||
| USB | USB Device驱动 | ||

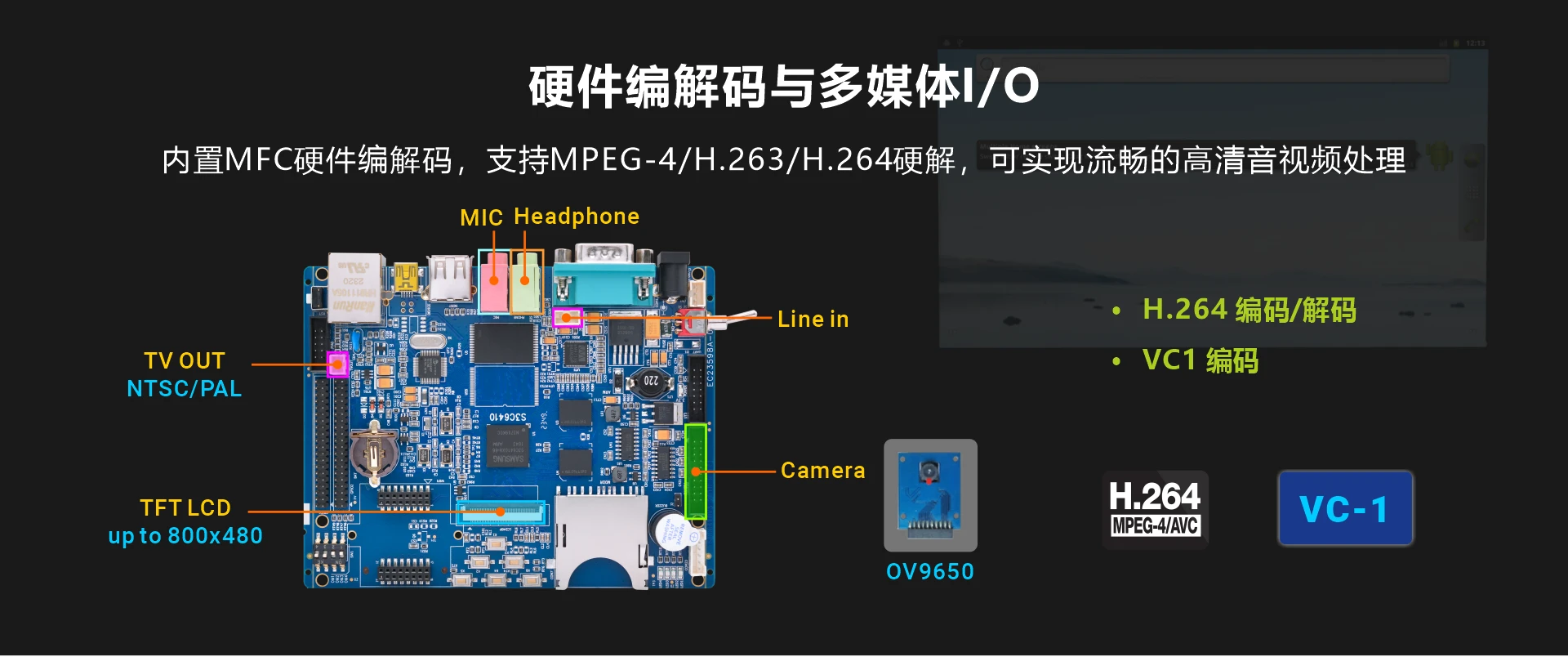

| JPEG | JPEG硬件编解码驱动 | ||
| MFC | 多媒体硬件编解码驱动 | ||
| TV OUT | 支持电视输出 | ||
| ROTATOR | 屏幕旋转驱动 | ||
| 2D/3D | 2D/3D硬件加速驱动 OpenGLES1.1 & 2.0、D3DM | ||
| 交叉编译器 | EABI-4.3.3 | 交叉工具链 | |
| 上层应用程序 | Alarm Clock | 可以设置闹铃时间、铃声选择等等 | |
| ASTRO | 文件管理器 | ||
| Mediaplayer | 不错的视频播放器，透明的工具条、可以横竖旋转屏幕 | ||
| Music | 音频播放器，支持专辑分类，艺术家、专辑、歌曲、播放列表、派对随机播放、背景播放、搜索等功能 | ||
| Picsay | 一款强大的图片编辑软件，通过该软件可以编辑图片、添加标题、文字说明、装饰图片，在图片上添加文字、添加小图片等等 | ||
| Gallery | 一个非常好的图片浏览控件，支持图片放大、缩小、上一张、下一张、幻灯片演示、共享、旋转、裁切、图片信息等 | ||
| Browser | Android 下的Brower 功能非常强大，支持网页放大、缩小、跳转、属性设置等 | ||
| Panda Reader | 熊猫看书是android下一款用于智能设备的阅读器 | ||
| PC端烧写工具（Windows XP） | DNW V0.60C | 串口调试终端、USB下载镜像工具 | |
| moviNAND_Fusing _Tool.exe | 烧写启动代码到SD卡的工具 |
| 操作系统 | 类别 | 功能 | 描述 |
|---|---|---|---|
| Linux3.0.8 | Bootloader | u-boot | u-boot 版本：u-boot-1.1.6主要功能： 1、支持一键式菜单，操作简单方便 2、支持Nand Flash擦除、读、写 3、支持USB 下载镜像 4、支持打印、设置、保存环境变量 5、支持内存内容显示、对比、修改 6、支持bootm、bootargs设置 |
| Sdboot | 支持SD启动、通过USB下载并烧写镜像（取代JTAG烧写） | ||
| 内核及设备驱动 | 内核 | 内核版本：Linux-2.6.28.8 | |
| 系统时钟 | 系统主频：533MHz | ||
| 显示驱动 | 支持多种不同尺寸液晶屏：3.5寸、4.3寸、7寸、10.4寸 | ||
| TOUCH | 触摸屏驱动 | ||
| DM9000 | DM9000网口驱动 | ||
| CAMERA | 摄像头驱动，支持OV9650/9653/9655 | ||
| HSMMC | SD/MMC/SDIO驱动 | ||
| IIC | IIC驱动 | ||
| SPI | SPI驱动 | ||
| NANDFLASH | NAND FLASH FMD模式Nand Flash驱动，支持512 Byts小Page、2K bytes大Page，驱动兼容128Mbit～8Gbit容量 | ||
| SERIAL | 串口驱动，4个UART | ||
| WAVEDEV | 音频驱动，支持AC97和IIS，默认驱动为AC97（WM9714） | ||
| USB Host | 支持USB键盘、鼠标、U盘等 | ||
| DMA | DMA驱动 | ||
| JPEG | JPEG硬件编解码驱动 | ||
| MFC | 多媒体硬件编解码驱动 | ||
| TV OUT | 支持电视输出 | ||
| 2D/3D | 2D/3D硬件加速驱动 OpenGLES1.1 & 2.0、D3DM | ||
| 文件系统 | NFS文件系统 | 支持系统启动NFS挂载网络文件系统 | |
| Yaffs2 | 支持yaffs2文件系统 | ||
| 交叉编译器 | EABI-4.3.3 | 交叉工具链 | |
| 图形界面 | Qtopia 2.2.0 | 图形界面支持多种功能 图片浏览器， MediaPlayer3，日历时钟，计算器，浏览器，文件管理器，终端，多款游戏，触摸校正程序，插件管理器等 |
|
| Qt-4.5 | 暂仅提供Qt4.5自带的demo程序 | ||
| 上层应用程序 | H.264 display | H.264硬件解码测试程序 | |
| MPEG-4 display | MPEG-4硬件解码测试程序 | ||
| H.263 display | H.263硬件解码测试程序 | ||
| VC-1 display | VC-1硬件解码测试程序 | ||
| 4-windows display | 多重解码，四分屏硬件解码测试程序 | ||
| Camera preview & MFC encoding | Camera采集回显及MFC编码测试程序 | ||
| MFC decoding & Camera preview | MFC解码及camera回显测试程序 | ||
| Camera input and JPEG encoding | Camera 采集及JPEG编码测试程序 | ||
| JPEG decoding and display | JPEG解码机显示 | ||
| MFC decoding & Camera preview thru TV | TV输出MFC解码及camera回显 | ||
| H.264 decoding thru TVOUT | TV输出 H.264解码 | ||
| PC端 (windows xp) 烧写工具 | DNW V0.60C | 串口调试终端、USB下载镜像工具 | |
| moviNAND_Fusing_Tool.exe | 烧写启动代码到SD卡的工具 |
| 操作系统 | 类别 | 功能 | 描述 |
|---|---|---|---|
| WinCE6.0 | Bootloader | Stepldr | 最终生成镜像STEPLDR.nb0 |
| Eboot | Eboot功能强大主要包括： 1、网络下载：可设静态IP、HDCP获取动态IP、Mac地址设置、开机自动通过网络下载内核等功能 2、USB下载：通过USB OTG 2.0接口，高速更新镜像 3、格式化Nand Flash 4、格式化BinFS 5、低级格式化 6、设置启动延迟时间 7、开机启动进度条 |
||
| SDboot | 从SD卡启动uboot，使用一键式菜单的命令1和命令2烧写stepldr.nb1和eboot.nb0。 | ||
| 底层驱动 | Display | 1、支持多款不同尺寸的液晶屏，3.5寸、4.3寸、7寸、10.4寸（LVDS ） 2、支持16/18/24Bpp模式 3、支持屏幕旋转 |
|
| TOUCH | 触摸屏驱动 | ||
| DM9000A | DM9000网口驱动 | ||
| CAMERA | 摄像头驱动，支持OV9650/9653/9655 | ||
| HSMMC | SD/MMC/SDIO驱动 | ||
| IIC | IIC驱动 | ||
| JPEG | JPEG驱动 | ||
| SPI | SPI驱动 | ||
| Keybd | 按键驱动程序，支持板载用户按键、外置矩阵按键 | ||
| NAND FLASH | FMD模式Nand Flash驱动，支持512 Byts小Page、2K bytes大Page，驱动兼容128Mbit～8Gbit容量 | ||
| SERIAL | 串口驱动，4个UART | ||
| WAVEDEV | 音频驱动，支持AC97和IIS，默认驱动为AC97（WM9714） | ||
| CF_ATA | CF卡，ATA硬盘驱动 | ||
| CMM | 提供源码 | ||
| DMA | 提供源码 | ||
| DrvLib | 提供源码 | ||
| MFC | 多媒体硬件编解码驱动 | ||
| OTG | USB OTG驱动，仅支持Device功能 | ||
| USB | USB HOST驱动 | ||
| POWER BUTTON | 提供源码 | ||
| POWER CONTROL | 提供源码 | ||
| UAO | 提供源码 | ||
| WIFI_SDIO | wifi模块驱动 | ||
| 上层应用程序 | MFC视频编解码 | 提供源码、用户手册，支持MPEG-4/H264/H263/VC-1 详细的视频编码、解码实例和API操作文档 |
|
| DirectShow filter 硬件解码 |
源码内容包括 AACDecoderFilter, FrameExtractFilter, MFCDecoderFilter, MP4testcode, mpeg4ip_mp4v2, SsapMp4Parser |
||
| JPEG编解码 | 提供源码、API操作文档 | ||
| OpenGL | 提供源码、用户手册， 2D/3D硬件图形加速（OpenGL ES1.1&2.0） | ||
| Camera 预览和编码 |
支持OV9650/9653/9655 CMOS图像传感器 | ||
| 串口 | 提供源码 测试串口通讯的程序 | ||
| TCPMP播放器 | 硬件解码MPEG-4/H263/H264/VC-1 支持avi、mp4、m4v、mov、3gp、flv、mpg等扩展格式，支持DIVX、XVID，支持解码MP1、MP2、MP3、AC3、AAC等音频格式D1分辨率(720*576)下，视频解码40fps以上 | ||
| 录音程序 | 录音测试程序，支持永久存储至nand flash | ||
| Flash播放器 | flash 播放器 | ||
| Skype | 即时通讯工具，支持信息、语音聊天 | ||
| MSN | WinCE6.0自带即时通讯工具 | ||
| 腾讯QQ，支持在线聊天、QQ群、发送接收文件等（需要R3补丁包的支持） | |||
| 在线视频 | 支持在线播放视频 | ||
| OFFICE软件 | Word、Excel、PowerPoint、PDF、txt等阅览 | ||
| PC端 开发环境及烧写软件 |
DNW V0.60C | 串口调试终端、USB下载镜像工具 | |
| moviNAND_Fusing _Tool.exe | 烧写启动代码到SD卡的工具 | ||
| Microsoft Visual Studio 2005 | 集成开发环境，系统定制、编译、调试环境 应用程序开发环境 | ||
| WinCE 6.0 | 内核定制、裁剪插件 | ||
| 补丁包 | 包含VS2005和CE6.0的补丁包 | ||
| Microsoft Activesync | PC和WinCE的同步软件，同步建立后，可通过USB Device口与PC间进行数据交换，应用程序单步调试等 |
| Datasheet |
 Samsung ARM11 S3C6410 Datashet.rar |
| Reference Manual |
 SBC6410 PCB 尺寸图.pdf |
| SBC6410 硬件用户手册.pdf |
| Tools |
| SecureCRT |
| DNW |
| USB-to-UART Serial driver (CP2102) |
售后保修条款
1. 自售出日起1个月包换，1年保修；
2. 保修期内非人为因素产生的质量问题均免费维修。保修期内返修由我们承担邮寄费用；没有和技术人员确定问题，未进行协商即将产品
寄回的，我们将不承担任何费用！
3. 保修期过后，只收取相关配件成本费用和邮寄费用。
| 产品 | 项目 | 单价（美元） | 在线购买 |
|---|---|---|---|
| SBC6410 | SBC6410标准配配置 | USD90.00 | 加入购物车 |
| SBC6410 + 4.3" 电阻屏 | USD120.00 | 加入购物车 | |
| SBC6410 + 7" 电阻屏 | USD140.00 | 加入购物车 |
准备好logo图片（png格式），比如名字为linux_logo.png,在linux下执行：
# pngtopnm linux_logi.png > linux_logo.pnm
# pnmquant 224 linux_logo.pnm > linux_logo224.pnm
# pnmtoplainpnm linux_logo224.pnm > logo_linux_clut224.ppm
将最终生成的logo_linux_clut224.ppm替换掉\drivers\video\logo\logo_linux_clut224.ppm 的文件，重新编译即可。
制作bootanimation.zip步骤：
Android下的开机动画其实是由一张张图片轮播形成的。
1. 编辑desc.txt（linux下编辑）
800 480 2
p 1 0 part0
p 0 0 part1
新建两个文件夹part0，part1， 然后把图片（png格式）就相应放在part0，part1里，若要做成动画，图片就要按播放图片的顺序排号。
2.打包，window下打包。选中desc.txt、part0、part1，选择“zip”压缩格式，压缩方式请选择“存储”。（也可以在linux下用zip命令打包）
然后直接把bootanimation.zip 放到system/media或data/local下即可。
在 WinCE 下，用户只需要根据自己选用液晶屏的显示分辨率，修改\SRC\INC下bsp_cfg.h中不同屏的宏定义，即可实现。
在 Linux QT 下，只需要在make menuconfig的时候，在Device Drivers -> Graphics support -> Support for frame buffer devices下的配置中选择液晶屏对应的LCD Type即可。具体的方法可查阅相应的用户手册。
