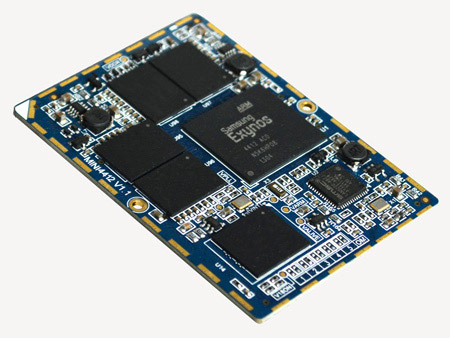

MINI4412是一款基于三星 Exynos4412四核处理器设计的嵌入式系统模块。主频达到1.4GHz,GPU采用的是Mali 400MP四核心图形处理器,支持2D/3D图形加速;内建HDMI1.4(3D feature)兼容HDCP1.1和DVI1.0;内部的MFC支持MPEG-2/4、H.263、H.264等的编解码和VC1的解码。Exynos4412采用了32nm HKMG的先进工艺制程。相比于之前的45nm工艺,功耗方面有了明显的降低,即使是四核,同等测试下的功耗比双核的4210低了40%。四核处理器在达到双核两倍性能的同时,功耗却只有双核的八成,续航和发热都可能会大大改善。三星N7100 GALAXY Note2和GALAXY SIII系列手机采用的就是此款芯片,表现相当出色。

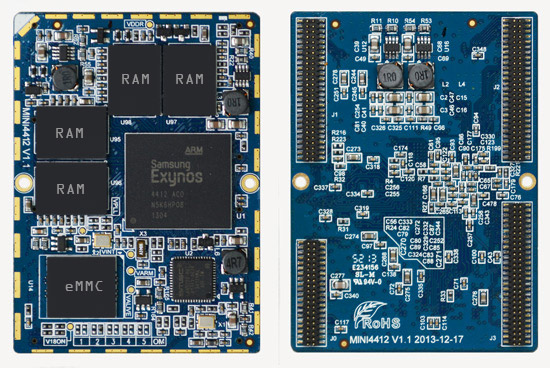

MINI4412引出了Exynos4412的绝大部分功能,并采用B2B的方式与底板连接,既方便了用户对产品的升级与维护,也极大地降低了成本。可为无线通讯、车载导航、医疗器械等领域产品设计提供解决方案。
规格参数
* PCB尺寸: 65mm x 47mm
* 引脚间距: 1.0mm
* 引脚总数: J0 x 40 + (J1+J2+J3) x 54 = 202 pins
* 板层: 8层板, 充分考虑EMC / EMI 规则
特性参数
* MINI4412开发板: EM4412
* 处理器: Samsung Exynos4412 ARM Cortex-A9 Quad Core @ 1.4GHz
* 内存: 2GB DDR3
* Flash存储: 4GB EMMC Flash
* 预装操作系统: Android4.0/4.2.2/4.4.4 或 Linux3.5
* 电源: 5V&3.3V
* 引出接口信号: TFT LCD, 10/100M Ethernet, USB HOST, USB OTG, UART, SPDIF, IIC, RTC, MIPI-DSI, MIPI-CSI, Audio I/O,TSI, 12-bit ADCIN, HS-SPI, PWM, HDMI, SD/ SDIO等.
* 应用领域: 无线通讯、车载导航、医疗器械等

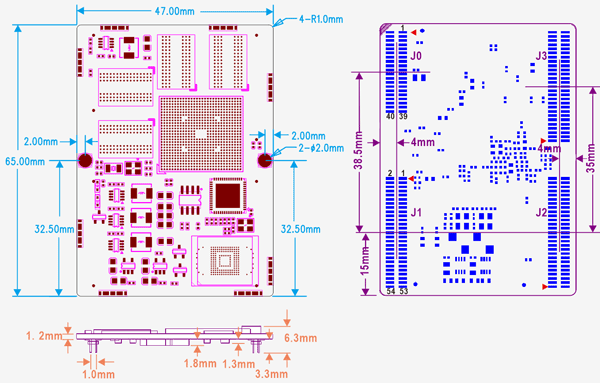

PCB 尺寸图
引脚定义 (点击下载查看 )
操作系统 | 类别 | 功能 | 描述 |
---|---|---|---|
Android4.0 Android4.2.2 Android4.4.4 |
Bootloader | Uboot-2010-12 | 主要功能: 1. 支持iNand 擦除/写/读 2. 支持USB下载镜像 3. 支持打印、设置、保存环境变量 4. 支持内存内容显示/对比/修改 5. 支持 bootm, bootargs设置 |
内核和驱动 | Kernel版本 | Linux 3.0.15/3.5 | |
驱动 | RTC, 7" /10.1" LCD( LVDS/TTL) 电容屏, USB, Audio, Keypad, DMA, 2D, 3D, IIC, SPI, MFC, PWM Backlight, HDMI, Camera, GPS, 3G, SD/MMC/SDIO, JPEG | ||
文件系统 | File System | Ext4 File System | |
应用 | Clock, Browser, Calculator, Camera, Phone, Email, ES File Explorer, Messaging, Music, Gallery | ||
交叉编译环境 | arm-2009q3.tar.bz2 | ||
调试工具 | DNW V0.60C, SecureCRT.exe, VmWare7.0 +Ubuntu10.04 |
操作系统 | 类别 | 功能 | 描述 |
---|---|---|---|
Linux3.5 | Bootloader | Boot | 启动系统, 支持一键升级 Bootloader, Kernel, rootfs, 及一键配置Linux参数. 也可配置为从 EXT2/3/4启动 |
Sdfuse | 使用sdfuse 一键烧录功能 | ||
File system | EXT2/3/4 | ||
Kernel | 支持将 kernel image写入 eMMC并设置 kernel参数 | ||
Etc. | 支持通过USB和串口下载应用到Flash中调试 | ||
Kernel | 版本 | Linux kernel 3.5 | |
File system | RAMFS/EXT2/3/4 | ||
RS232/RS485 | 串口驱动 | ||
10/100M Ethernet | DM9000AEP | ||
RTC | RTC驱动 | ||
USB Host | USB Host驱动 | ||
Buttons | User buttons | ||
LCD | 7" TFT LCD驱动 | ||
Touch panel | 电阻屏 | ||
SD card | SD卡驱动 | ||
Sound | WM8976 | ||
Camera | CMOS Camera驱动 | ||
KEY | 6*Keys | ||
WCDMA Module | 使用WCDMA 模块拨号上网 | ||
嵌入式GUI | Qt/Embedded | Qtopia 2.2.0和 Qtopia 4.7 | |
应用 | Servfox | 该应用运行于Console平台, 通过网络控制 USB Camera 拍照并显示在LCD上. 可用作网络监视器 | |
Spcacat | camera图像捕获应用程序 | ||
Snapshot | LCD画面捕获应用程序 | ||
Rz and sz | 通过串口传输和接收文件的应用程序 | ||
Madplay | MP3播放器 | ||
网络协议 | TCP/IP | TCP/IP协议 | |
Telnet | Telnet服务器,Telne远程登录 | ||
File transfer | FTP客户端/服务器 | ||
Web server | BOA网络服务器 | ||
USB驱动支持 | U盘,移动硬盘,USB鼠标,USB键盘,USB HUB,USB摄像头等 | ||
指令 | cat, chmod, discard, echo, flashsd, flashwrite, free, genhtml, hostname, init, kill, loader, ls,mkdir, mount, ps, reboot, rm, smanaged, sysconf, yes, insmod, lsmod, rmmod | ||
工具 | busybox |
如有需求,欢迎致电0755-26481393或发邮件至 market@armdesigner.com
