MINI2440

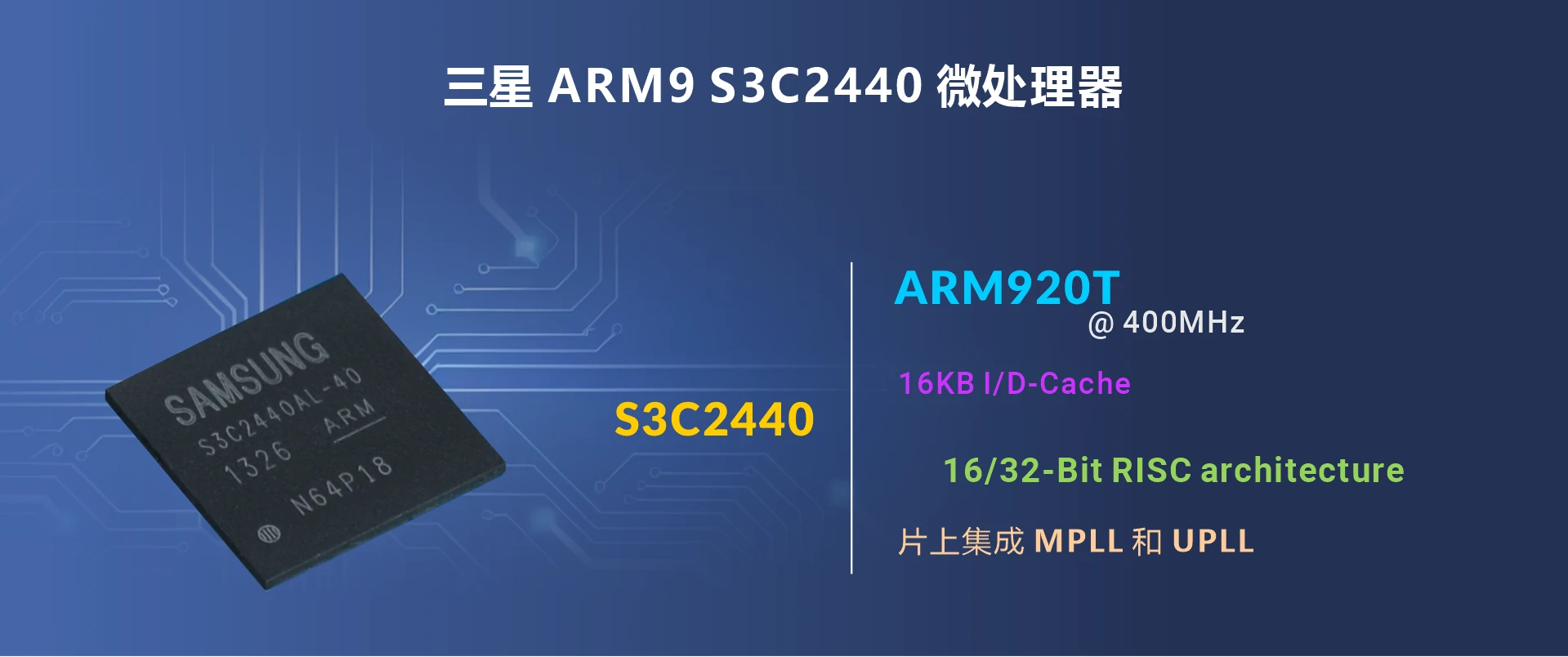

* 处理器: 三星ARM9 S3C2440A ARM920T, 主频400MHz
* 内存: 64MB/128MB SDRAM

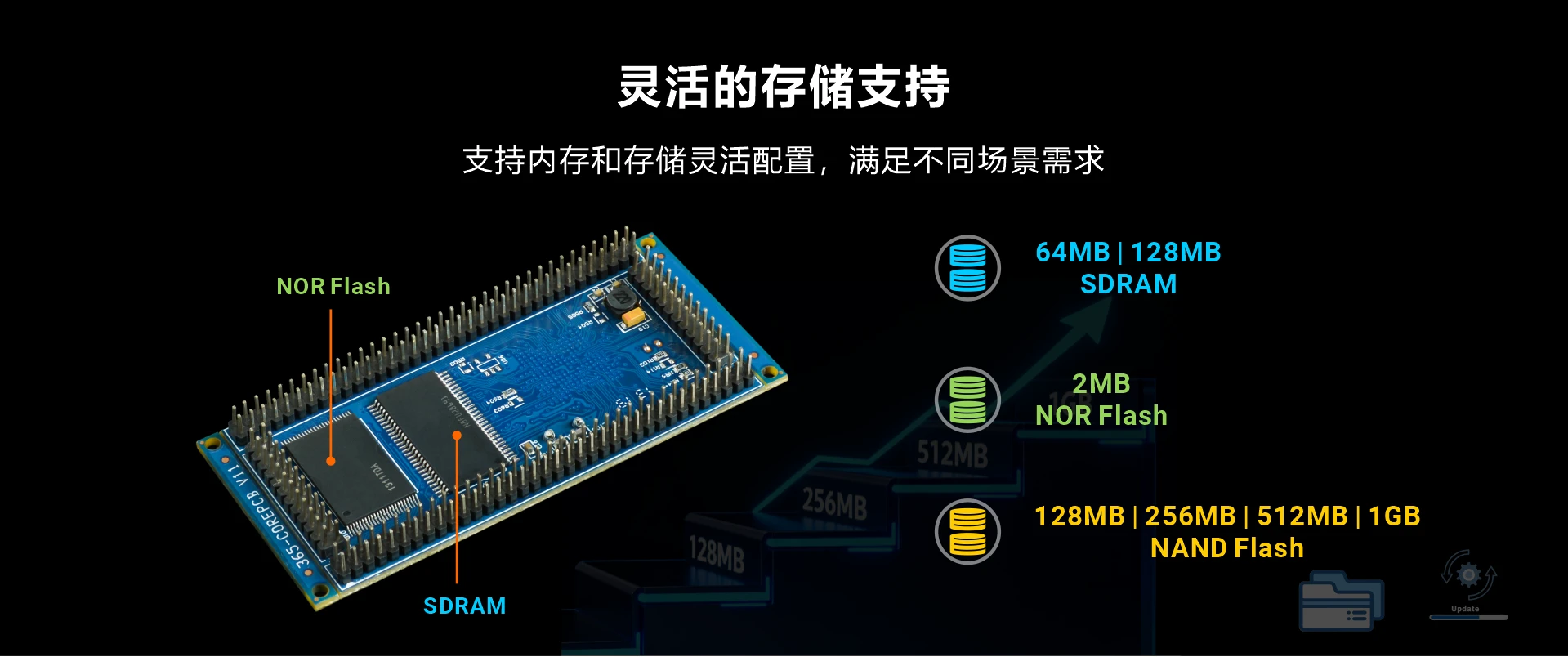

* 存储: 默认256MB SLC NAND Flash, 可扩展为1GB SLC NAND

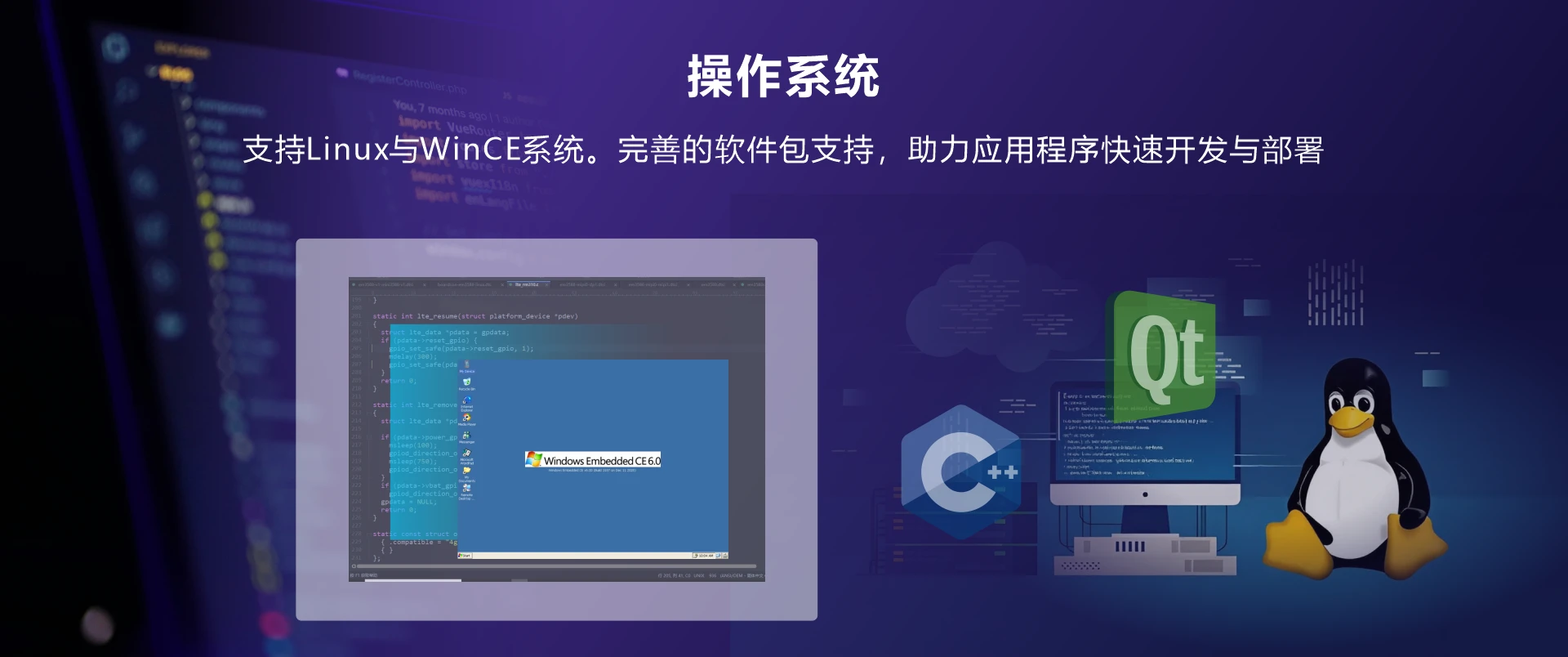

* 操作系统: Linux 2.6.25/30, Windows CE6.0
* 规格尺寸: 37mmx 74mm

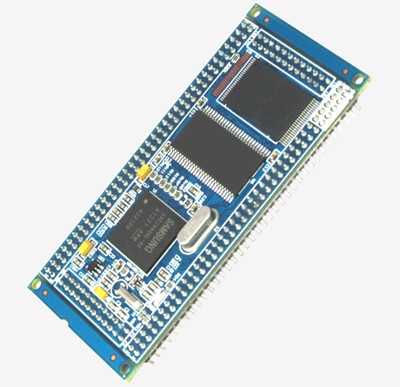

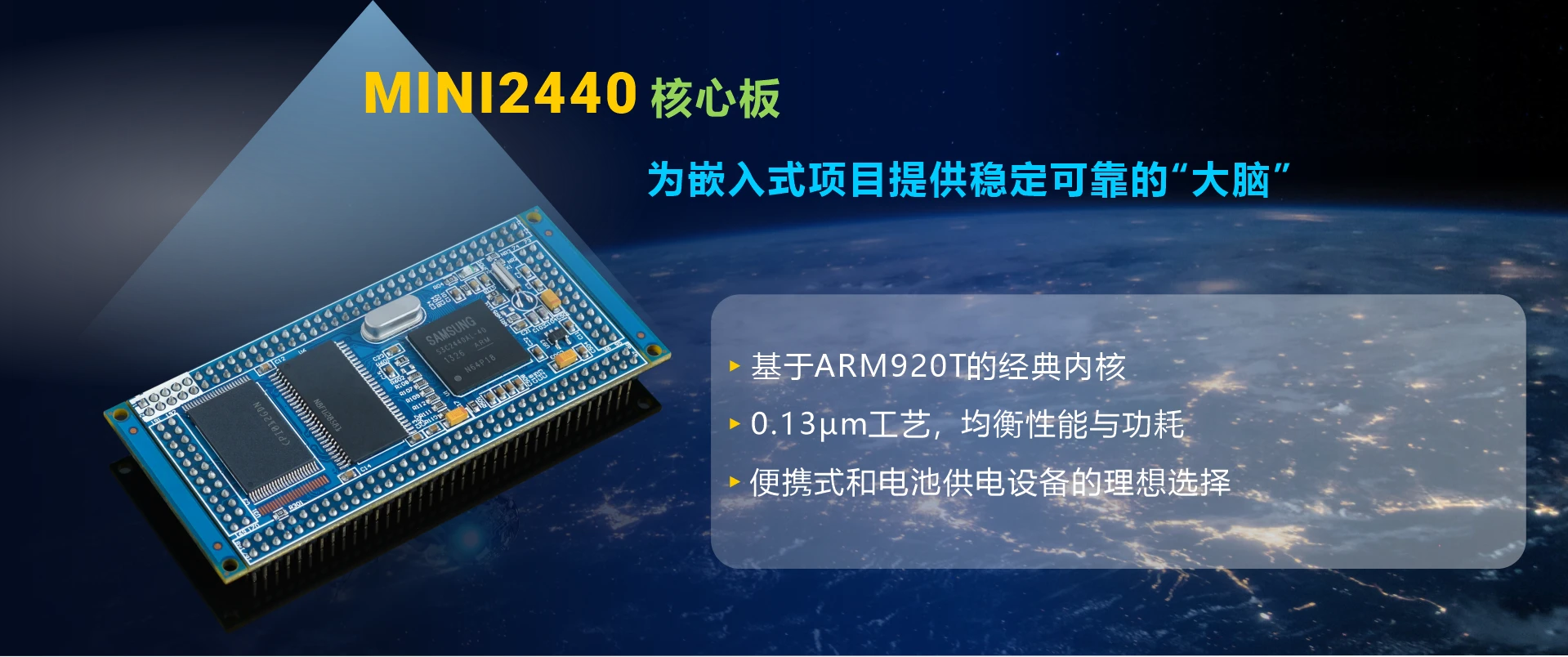

MINI2440采用插针式设计, 具有便捷的物理连接性和强抗性。六层布线及沉金工艺, 使PCB具有良好的电气性能, 让开发板运行更为稳定。丰富的扩展引脚, 使S3C2440的性能得到充分展现。
结构参数
* 尺寸: 37mm x 74 mm
* 引脚数量: 192个引脚
* 板层: 6层板, 沉金工艺
硬件参数
* 处理器: 三星ARM9 S3C2440A ARM920T, 主频400MHz
* 内存: 64MB/128MB SDRAM
* Flash: 默认256MB SLC NAND Flash, 三星K9F2G08。可扩展为1GB NAND。
* 输入电压: 3.3V

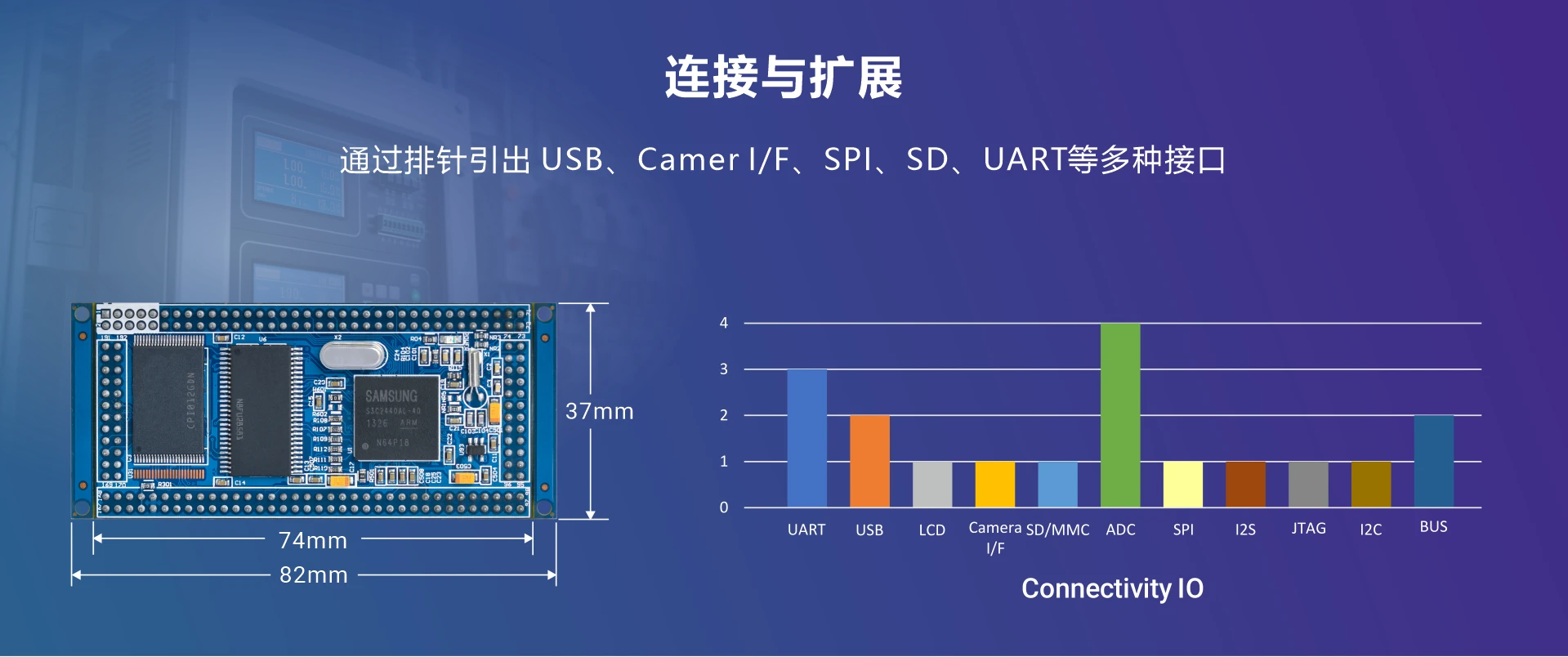

* 引出信号: LCD, AD, SPI, UART, USB, SD/MMC, Ethernet, IIS, I2C, RTC, PWM, GPIO等
PCB尺寸图
引脚定义
| 引脚 | Signal | 引脚 | Signal | 引脚 | Signal | 引脚 | Signal |
|---|---|---|---|---|---|---|---|
| 1 | DATA6 | 2 | DATA7 | 3 | ADDR7 | 4 | ADDR8 |
| 5 | ADDR5 | 6 | ADDR6 | 7 | ADDR3 | 8 | ADDR4 |
| 9 | ADDR1 | 10 | ADDR2 | 11 | DATA30 | 12 | DATA31 |
| 13 | DATA28 | 14 | DATA29 | 15 | DATA26 | 16 | DATA27 |
| 17 | DATA24 | 18 | DATA25 | 19 | DATA22 | 20 | DATA23 |
| 21 | DATA20 | 22 | DATA21 | 23 | DATA18 | 24 | DATA19 |
| 25 | DATA16 | 26 | DATA17 | 27 | nTRST | 28 | nRESRT |
| 29 | TDO | 30 | TDI | 31 | TCK | 32 | TMS |
| 33 | RXD2/nCTS1/GPH7 | 34 | TXD2/nRTS1/GPH6 | 35 | RXD1/GPH5 | 36 | TXD1/GPH4 |
| 37 | RXD0/GPH3 | 38 | TXD0/GPH2 | 39 | nRTS0/GPH1 | 40 | nCTS0/GPH0 |
| 41 | EINT0/GPF0 | 42 | EINT1/GPF1 | 43 | EINT2/GPF2 | 44 | EINT3/GPF3 |
| 45 | EINT4/GPF4 | 46 | EINT5/GPF5 | 47 | EINT6/GPF6 | 48 | EINT7/GPF7 |
| 49 | EINT8/GPG0 | 50 | EINT11/nSS1/GPG3 | 51 | EINT14/SPIMOSI1/ GPG6 |
52 | EINT13/SPIMISO1/ GPG5 |
| 53 | EINT19/TCLK1/ GPG11 |
54 | EINT15/SPICLK1/ GPG7 |
55 | EINT18/nCTS1/GPG10 | 56 | EINT9/GPG1 |
| 57 | EINT20/GPG12 | 58 | VDD_RTC | 59 | DP1/PDP0 | 60 | AIN3 |
| 61 | DN1/PDN0 | 62 | AIN2 | 63 | DN0 | 64 | AIN1 |
| 65 | DP0 | 66 | AIN0 | 67 | EINT13/SPIMISO1/ GPG5 |
68 | EINT10/nSS0/GPG2 |
| 69 | SPICLK0/GPE13 | 70 | SPIMOSI0/GPE12 | 71 | EINT22/GPG14 | 72 | EINT21/GPG13 |
| 73 | Vref | 74 | EINT23/GPG15 | 75 | OM2 | 76 | OM3 |
| 77 | OM0 | 78 | OM1 | 79 | EINT16/GPG8 | 80 | SDDAT2/GPE9 |
| 81 | SDDAT3/GPE10 | 82 | SDCMD/GPE6 | 83 | SDCLK/GPE5 | 84 | SDDAT0/GPE7 |
| 85 | SDDAT1/GPE8 | 86 | UEXTCLK/GPH8 | 87 | TCLK0/GPB4 | 88 | CDCLK/ GPE2 |
| 89 | I2SLRCK/GPE0 | 90 | I2SSCLK/GPE1 | 91 | TOUT3/GPB3 | 92 | TOUT2/GPB2 |
| 93 | I2SSDI/GPE3 | 94 | I2SSDO/GPE4 | 95 | EINT12/LCD_PWREN/ GPG4 |
96 | XP/AIN7 |
| 97 | XM/AIN6 | 98 | YP/AIN5 | 99 | YM/AIN4 | 100 | VCLK/GPC1 |
| 101 | VLINE/GPC2 | 102 | VFRAME/GPC3 | 103 | VM/GPC4 | 104 | IICSCL/GPE14 |
| 105 | IICSDA/GPE15 | 106 | VD23/nSS0/GPD15 | 107 | VD22/nSS1/GPD14 | 108 | VD21/ GPD13 |
| 109 | VD20/ GPD12 | 110 | VD19//GPD11 | 111 | VD18/SPICLK1/ GPD10 |
112 | VD17/SPIMOSI1/ GPD9 |
| 113 | VD16/SPIMISO1/ GPD8 |
114 | VD15/GPD7 | 115 | VD14/GPD6 | 116 | VD13/ GPD5 |
| 117 | VD12/GPD4 | 118 | VD11/GPD3 | 119 | VD10/GPD2 | 120 | VD9/GPD1 |
| 121 | VD8/GPD0 | 122 | VD7/GPC15 | 123 | VD6/GPC14 | 124 | VD5/GPC13 |
| 125 | VD4/GPC12 | 126 | VD3/GPC11 | 127 | VD2/GPC10 | 128 | VD1/GPC9 |
| 129 | VD0/GPC8 | 130 | nXDACK0/GPB9 | 131 | nXDREQ0/GPB10 | 132 | nXBACK/GPB5 |
| 133 | nXBREQ/GPB6 | 134 | nXDACK1/GPB7 | 135 | nXDREQ1/GPB8 | 136 | TOUT1/GPB1 |
| 137 | TOUT0/GPB0 | 138 | CAMRESET/GPJ12 | 139 | CAMVSYNC/GPJ9 | 140 | CAMHREF/GPJ10 |
| 141 | CAMPCLK/GPJ8 | 142 | CAMCLKOUT/GPJ11 | 143 | CAMDATA0/GPJ0 | 144 | CAMDATA1/GPJ1 |
| 145 | CAMDATA2/GPJ2 | 146 | CAMDATA3/GPJ3 | 147 | CAMDATA4/GPJ4 | 148 | CAMDATA5/GPJ5 |
| 149 | CAMDATA6/GPJ6 | 150 | CAMDATA7/GPJ7 | 151 | nWAIT | 152 | nGCS1/GPA12 |
| 153 | nGCS2/GPA13 | 154 | nGCS3/GPA14 | 155 | nGCS4/GPA15 | 156 | nGCS5/GPA16 |
| 157 | nGCS7 | 158 | nBE1 | 159 | GND | 160 | GND |
| 161 | 3.3V | 162 | 3.3V | 163 | DATA8 | 164 | DATA9 |
| 165 | DATA10 | 166 | DATA11 | 167 | DATA12 | 168 | DATA13 |
| 169 | DATA14 | 170 | DATA15 | 171 | ADDR24 /GPA9 | 172 | ADDR0/GPA0 |
| 173 | nWE | 174 | nOE | 175 | ADDR20/GPA5 | 176 | ADDR19/GPA4 |
| 177 | ADDR18/GPA3 | 178 | ADDR17/GPA2 | 179 | ADDR16/GPA1 | 180 | ADDR15 |
| 181 | ADDR14 | 182 | ADDR13 | 183 | ADDR12 | 184 | ADDR11 |
| 185 | ADDR10 | 186 | ADDR9 | 187 | DATA0 | 188 | DATA1 |
| 189 | DATA2 | 190 | DATA3 | 191 | DATA4 | 192 | DATA5 |
| 操作系统 | 类别 | 功能 | 描述 |
|---|---|---|---|
| WinCE | u-boot | 一键更新程序: bootloader，kernel, Yaffs, NK.bin等更新 |
支持usb下载u-boot |
| 一键式选择设置启动参数 | WinCE的启动自适应 | ||
| 驱动支持 | Serial device driver | 支持三个串口 | |
| Flash memory device driver | Nand Flash驱动 | ||
| external Ethernet device driver | 集成100M以太网卡驱动(DM9000) | ||
| RTC (Real Time Clock) Driver | 实时时钟驱动 | ||
| Display Driver | 显示驱动程序 | ||
| LEDS Drives | 用户LED灯驱动 | ||
| Buttons | 用户按键驱动，使用外部中断 | ||
| Sound Driver | 声卡驱动（支持播放、录音功能） | ||
| LCD Driver | LCD 驱动, 可接3.5寸, 4.3寸, 7寸, 10寸等.分辨率为240×320、320×240、640×480、800×480、800×600 | ||
| Touch Panel Driver | 触摸屏驱动 | ||
| SD/MMC Drivers | SD/MMC卡驱动,最大支持32GB | ||
| Camera Driver（ov9650） | 摄像头驱动 | ||
| USB Host Driver | USB 主设备驱动程序 | ||
| USB同步驱动 | USB同步驱动，使用ActiveSync同步软件 | ||
| USB设备驱动 | USB Hub | 支持各种USB Hub | |
| USB 摄像头 | 支持使用中芯微301P系列芯片的USB摄像头，采集动态图像并显示在LCD上 | ||
| USB Device Drivers | 从设备驱动程序：支持USB鼠标、USB键盘、U盘、USB移动硬盘等 | ||
| USB无线网卡驱动 | 支持USB无线网卡VIA VT6656、TL-WN321G+ | ||
| 应用特性 | Windows Media Player 9.0 | 支持MP3、MPEG2、MPEG4、WMV以及WAV等 | |
| Windows XP界面风格 | |||
| IE6浏览器 | |||
| 图片浏览器，写字板 | |||
| httpd服务器 | |||
| FTP服务器 | |||
| Telnet服务器 | |||
| 注册表信息 | 可保存 | ||
| 特色软件 | 串口测试，USB摄像头测试，LCD旋转，录音程序等 | ||
| 操作系统 | 类别 | 功能 | 描述 |
|---|---|---|---|
| Linux | u-boot | 一键更新程序: bootloader,kernel,Yaffs, NK.bin等更新 | 支持usb下载内核镜像，文件系统的u-boot |
| 一键式选择设置Linux启动参数 | 可设置开发板从Linux的 Yaffs或nfs启动参数 | ||
| 内核 | Linux2.6.30 | 采用Linux2.6 内核，更好兼容S3C2440 | |
| 文件系统 | ROM/CRAM/EXT2/FAT32/NFS file system | 支持ROM/CRAM/EXT2/FAT32/NFS等文件系统 | |
| YAFFS file system | 支持 YAFFS文件系统 | ||
| 驱动支持 | System Interrupt & Timer Driver | 系统中断和系统时钟驱动 | |
| Serial device driver | 支持三个串口 | ||
| MTD device Driver | MTD 设备驱动 | ||
| Flash memory device driver | Nand Flash驱动 | ||
| external Ethernet device driver | 集成100M以太网卡驱动(DM9000) | ||
| RTC (Real Time Clock) Driver | 实时时钟驱动 | ||
| USB Host driver | USB Host驱动，支持更多USB设备 | ||
| USB Slave | USB Slave驱动，支持开发板模拟U盘 | ||
| LEDS Drives | 用户LED灯驱动 | ||
| Buttons | 用户按键驱动，使用外部中断 | ||
| Sound Driver | 声卡驱动（支持播放、录音功能） | ||
| LCD Driver | LCD 驱动 | ||
| Frame Buffer | Frame Buffer驱动 | ||
| Touch Panel Driver | 触摸屏驱动 | ||
| SD/MMC Drivers | SD/MMC卡驱动 | ||
| Camera Driver（ov9650） | Linux-2.6.30.4提供驱动源码，提供LCD上显示的测试程序和拍照demo程序 | ||
| 网络协议及网络应用程序 | TCP/IP | 完整的TCP/IP协议 | |
| Telnet、FTP、inetd | 网络远程登录工具及服务 | ||
| boa | Web服务器应用程序 | ||
| 其他应用程序 | servfox | 控制台下的摄像头应用程序，可通过网络访问开发板的摄像头，以及把摄像头获取的图像显示在LCD上，配合USB摄像头可实现网络监控 | |
| spcacat | 控制台下的摄像头抓图程序 | ||
| snapshot | 控制台下的LCD抓屏软件 | ||
| rz和sz | 控制台下使用串口接收和发送文件的程序 | ||
| madplay | 控制台下的MP3播放器 | ||
| 基本工具 | busybox1.2.0, Busybox1.13 工具集 |
Linux常用命令，占用空间小，命令强大 | |
| 图形界面 | Qtopia Embedded | 提供Qtopia 1.7.0和Qtopia 2.2.0两个版本选择； 提供Qtopia Embedded 2和4两种级别的库，方便开发。 Trolltech 开发的用于嵌入式 Linux 的图形用户界面系统,支持网页浏览器， Medialplay播放器, 文件管理器等 | |
| USB设备驱动 | 储存设备 | 支持各种U盘, 移动硬盘直接插拔使用 | |
| USB Hub | 支持各种USB Hub | ||
| USB无线网卡 | 支持TL-WN321G+、322G+提供驱动源码 | ||
| USB摄像头 | 支持使用中芯微301P系列芯片的USB摄像头 | ||
| USB鼠标,键盘 | 支持USB鼠标,USB键盘 | ||
| GPRS 模块 | GPRS modem* PPPOE拨号 | 使用GPRS模块拨号上网；该部分驱动仅提供给合约项目客户 | |
| CDMA 模块 | CDMA modem* PPPOE拨号 | 使用CDMA模块拨号上网：该部分驱动仅提供给合约项目客户 | |
| 打印机 模块 | Printer* | 支持打印机，方便客户用于项目开发，该部分驱动仅提供给合约项目客户 |
售后保修条款
1. 自售出日起1个月包换，1年保修；
2. 保修期内非人为因素产生的质量问题均免费维修。保修期内返修由我们承担邮寄费用；没有和技术人员确定问题，未进行协商即将产品
寄回的，我们将不承担任何费用！
3. 保修期过后，只收取相关配件成本费用和邮寄费用。
| 产品 | 单价（美元） | 在线购买 |
|---|---|---|
| MINI2440 | USD55.00 | 加入购物车 |
