MINI2416
MINI2416是一款ARM9系统模块, 具有封装小、功耗低、集成度高的特点, 适合开发各类移动手持设备如手持POS、多功能无线扫描仪等。而极具竞争优势的售价, 也使MINI2416成为对成本要求及其敏感的终端控制设备的理想选择。
结构参数

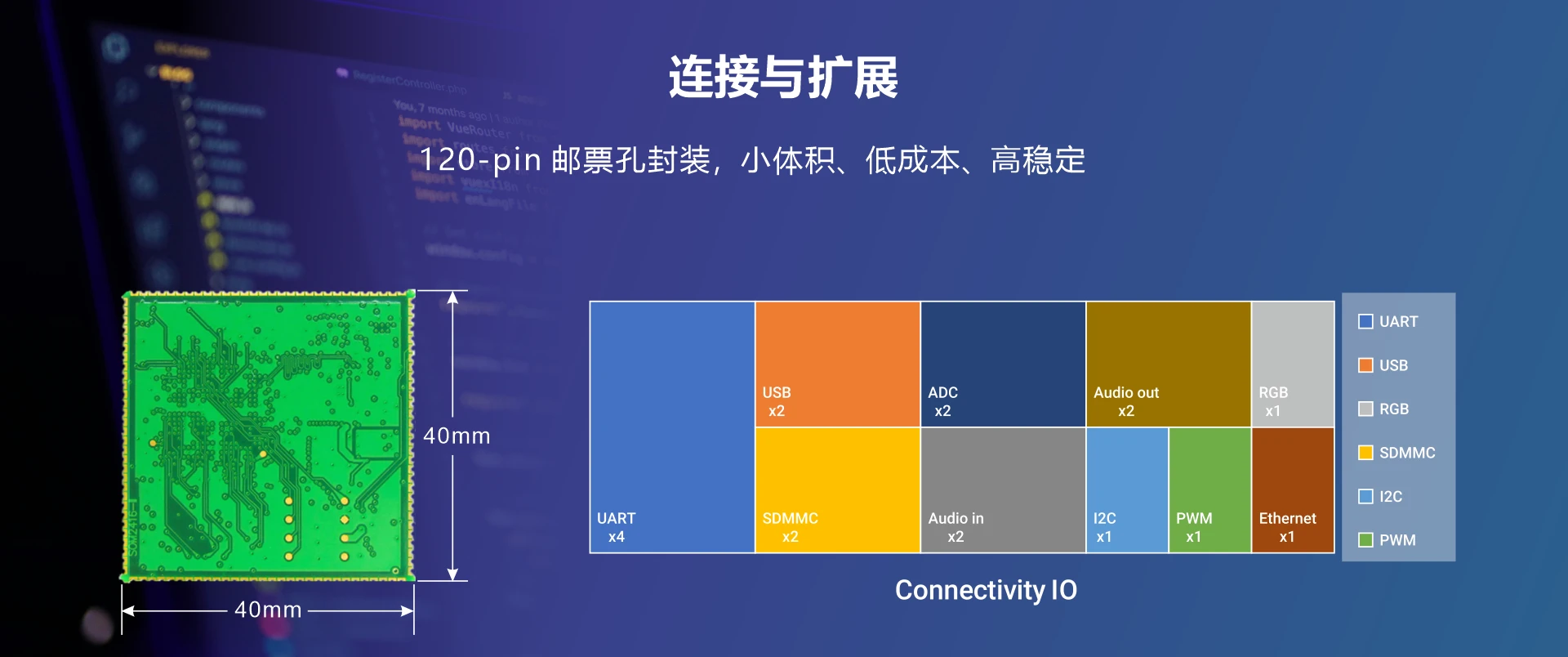

* 尺寸: 40mm x 40 mm x 8 mm
* 引脚间距: 1.27mm
* 引脚数量: (J1+J2) x 30 + (J3+J4) x 30, 共120个引脚
硬件参数
* 处理器: 三星S3C2416, ARM926EJ, 主频400MHz
* 内存: 64MB DDR2
* Flash: 默认256MB SLC NAND Flash, 三星K9F2G08。可扩展为1GB NAND。
* 输入电压: 3.3V
* 引出信号: LCD, 触摸屏, USB, Audio I/O, SD, LAN, UART, I2C, SPI, PWM等
操作系统
* 预装Linux2.6或WinCE6.0
* Linux Uboot版本: 1.3.4
* 内核版本: Linux 2.6.21

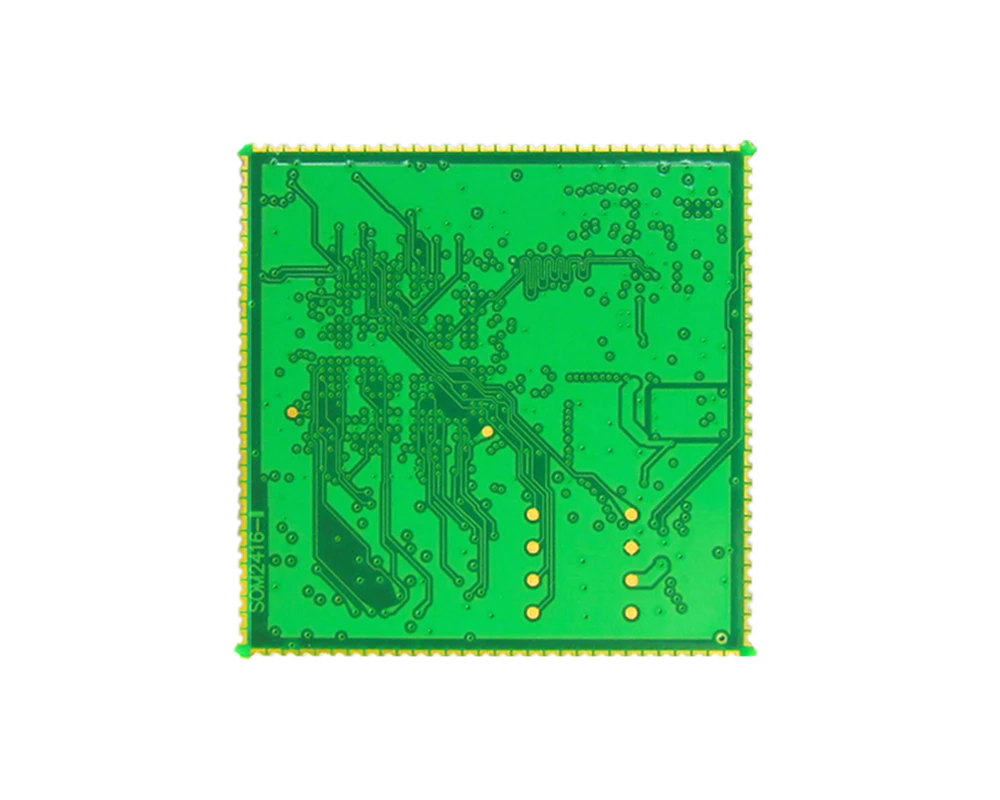

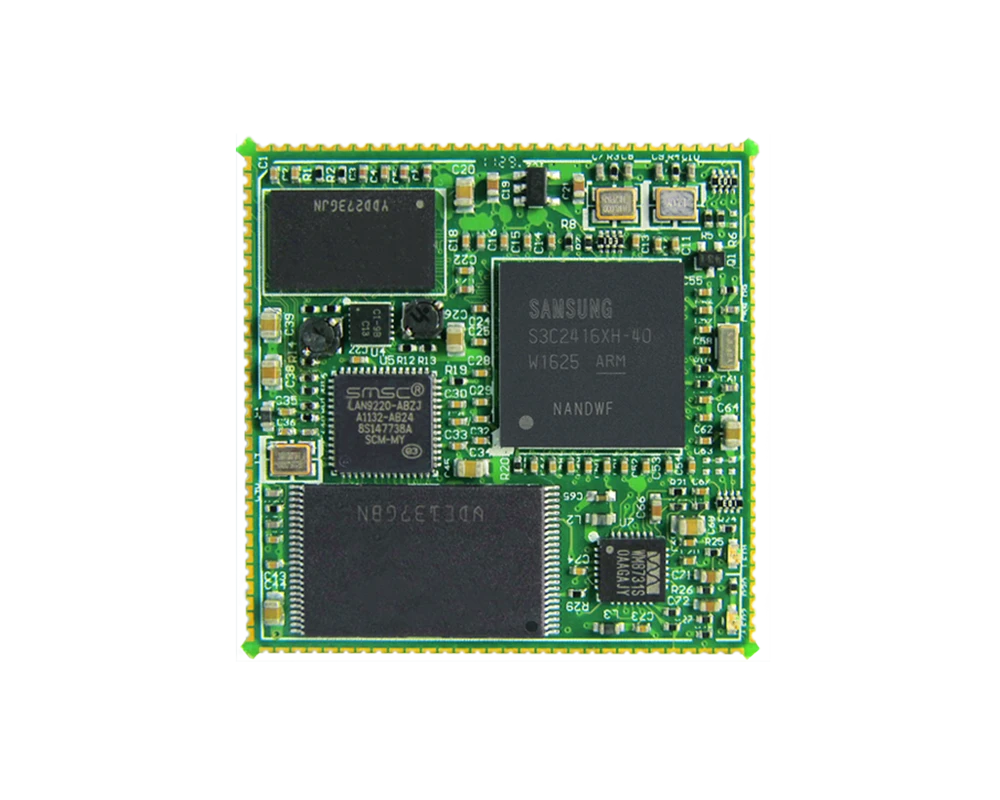

结构布局

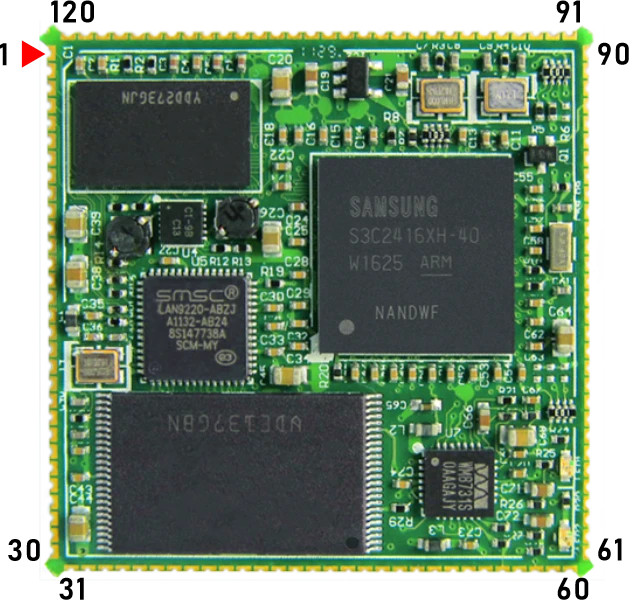

引脚定义
pin | signal | pin | signal | pin | signal | pin | signal |
---|---|---|---|---|---|---|---|
1 | E_TD- | 31 | VCC33_CORE | 61 | AGND | 91 | nSD_CD1 |
2 | E_TD+ | 32 | LCD_BKL | 62 | TXD0 | 92 | SD1_CLK |
3 | GND | 33 | LCD_HS | 63 | RXD0 | 93 | SD1_CMO |
4 | E_RD- | 34 | LCD_PCLK | 64 | nCTS0 | 94 | SD1_D0 |
5 | E_RD+ | 35 | LCD_VS | 65 | nRTS0 | 95 | SD1_D1 |
6 | SPEED | 36 | LCD_OE | 66 | TXD1 | 96 | SD1_D2 |
7 | LINK | 37 | GND | 67 | RXD1 | 97 | SD1_D3 |
8 | GND | 38 | LCD_B0 | 68 | not use yet | 98 | GND |
9 | nRST | 39 | LCD_B1 | 69 | not use yet | 99 | TSXP |
10 | BCLK | 40 | LCD_B2 | 70 | TXD2 | 100 | TSYP |
11 | WAIT | 41 | LCD_B3 | 71 | RXD2 | 101 | TSXM |
12 | nOE | 42 | LCD_B4 | 72 | TXD3 | 102 | TSYM |
13 | nWE | 43 | LCD_B5 | 73 | RXD3 | 103 | AIN0 |
14 | nCS | 44 | LCD_G0 | 74 | IICSCL | 104 | AIN1 |
15 | ADDR0 | 45 | LCD_G1 | 75 | IICSDA | 105 | EINT0 |
16 | ADDR1 | 46 | LCD_G2 | 76 | SPIMOSI | 106 | EINT3 |
17 | ADDR2 | 47 | LCD_G3 | 77 | SPICLK | 107 | EINT5 |
18 | ADDR3 | 48 | LCD_G4 | 78 | SPIMOSO | 108 | EINT6 |
19 | ADDR4 | 49 | LCD_G5 | 79 | SPICS | 109 | EINT7 |
20 | ADDR5 | 50 | LCD_R0 | 80 | SD0_CLK | 110 | EINT8 |
21 | ADDR6 | 51 | LCD_R1 | 81 | SD0_CMO | 111 | EINT9 |
22 | DATA0 | 52 | LCD_R2 | 82 | SD0_D0 | 112 | EINT10 |
23 | DATA1 | 53 | LCD_R3 | 83 | SD0_D1 | 113 | EINT11 |
24 | DATA2 | 54 | LCD_R4 | 84 | SD0_D2 | 114 | EINT12 |
25 | DATA3 | 55 | LCD_R5 | 85 | SD0_D3 | 115 | GND |
26 | DATA4 | 56 | ALOUT | 86 | GND | 116 | UD_DM |
27 | DATA5 | 57 | AROUT | 87 | RTC_BAT | 117 | UD_DP |
28 | DATA6 | 58 | MIC | 88 | OM3 | 118 | USB_IN |
29 | DATA7 | 59 | ALIN | 89 | OM2 | 119 | UH_DM |
30 | VCC33_CORE | 60 | ARIN | 90 | OM1 | 120 | UH_DP |
操作系统 | 类别 | 功能 | 描述 |
---|---|---|---|
WINCE5.0 | BootLoader | BL0 | 支持SD卡启动,支持Nandflash烧写和启动。 |
Eboot | 提供官方标准源码包。提供bin文件,免费提供LOGO图片修改服务。 | ||
驱动支持 | Display | LCD液晶屏显示驱动源码,包括 · Display Driver (GDI, Direct Draw support) · Display Controller Function Library · LCD module Function Library · Post Processor Function Library · Image Rotator Function Library · Video Driver |
|
Ethernet | 10/100M以太网(LAN9221) | ||
HSMMC | 1路高速SD/MMC,支持MMC4.0,支持热插拔 | ||
CAN BUS | 支持CAN总线通信. 该部分驱动仅提供给合约项目客户 | ||
Parallel port | 并口支持外接打印机. 该部分驱动仅提供给合约项目客户 | ||
PS2 | 提供PS2接口,可外接PS2键盘. 该部分驱动仅提供给合约项目客户 | ||
2D Accelerator | 2D加速驱动支持 | ||
USB OTG | USB OTG(作为Device设备使用) | ||
Power Button | 电源按键驱动源码,实现睡眠、唤醒. 该部分驱动仅提供给合约项目客户 | ||
Serial | 4个串口驱动, 包括红外驱动源码, 其中串口UART0调试用 | ||
Touch | 4线电阻式触摸屏驱动 | ||
USB Host | USB Host驱动,支持USB键盘、鼠标、移动硬盘等。 | ||
WAVEDEV | IIS音频驱动 | ||
LED | 支持LED指示系统状态 | ||
RTC | 在WinCE下一次性设置好日期和时间后,可以长期保存并自动更新时间 | ||
IIC | IIC驱动 | ||
PC端软件 | Microsoft Activesync | 可以利用ActiveSync建立WINCE与PC机的同步连接 | |
DNW0.60C | USB 下载器上位机程序 | ||
IROM_Fusing_Tool | 将启动代码EBOOTS烧录到SD卡中的工具 |
操作系统 | 类别 | 功能 | 描述 |
---|---|---|---|
Linux2.6 | 引导装载(u-boot1.3.4) | Bootloader | 初始化并装载启动linux内核 |
Download Binary by DNW | 支持与DNW,超级终端等串口软件下载 | ||
Set Kernel Booting Param. | 支持设置内核启动参数 | ||
Update Flash | 支持映像文件的固化 | ||
Nand Boot, SD Boot | 提供从Nandflash启动和SD卡启动两个版本 | ||
内核及设备驱动 | Linux 2.6.21.5 | 采用2.6.21.5版本内核 | |
System Clock | 系统主频:400MHz | ||
4 Port Serial device | 4路串口驱动(ttySAC0~3) | ||
1GB NandFlash | 1GB NandFlash驱动 | ||
Ethernet | 1路10/100M以太网控制器驱动(LAN9221) | ||
RTC (Real Time Clock) | 实时时钟驱动 | ||
USB Host | 1路USB Host驱动(USB1.1)支持优盘、鼠标等 | ||
SD/MMC | 2路SD/MMC卡座驱动,支持热插拔 | ||
AC97 Audio | 音频设备(WM8731),支持耳机和扬声器放音,音量可调 | ||
Framebuffer | 液晶(支持期越科技TFT型液晶屏系列)驱动 | ||
TouchScreen | 支持4线触摸屏 | ||
JPEG Codec | 支持JPEG图片的编解码 | ||
Post Processor | 支持 | ||
Watchdog | 支持 | ||
Filesytstem | 支持/CRAMFS/EXT2/FAT/NFS/InitRAMFS /JFFS2/YAFFS2等文件系统 根文件系统采用NFS、YAFFS2、CRAMFS |
||
编译器 | cross-4.2.2-eabi.tar.bz2 | ||
网络服务 | TCP/IP | 完整的TCP/IP协议 | |
Telnet Server | Telnet服务器 | ||
FTP Client | FTP客户端服务 | ||
Remote login (telnet) | Telnet远程登录 | ||
Ifconfig, inetd | 提供ifconfig,inetd等网络配置和服务程序 | ||
基本命令 | Busybox | Linux常用命令 | |
触摸屏校准工具 | TslibV1.4 | 触摸屏校准工具 | |
图形界面 | Qtpia2.2.0 | 图形界面系统。Trolltech 开发的用于嵌入式 Linux的图形用户界面PDA版系统,支持浏览器,Medialplay播放器,文件管理器等 |
售后保修条款
1. 自售出日起1个月包换,1年保修;
2. 保修期内非人为因素产生的质量问题均免费维修。保修期内返修由我们承担邮寄费用;没有和技术人员确定问题,未进行协商即将产品
寄回的,我们将不承担任何费用!
3. 保修期过后,只收取相关配件成本费用和邮寄费用。
产品 | 单价(美元) | 在线购买 |
---|---|---|
MINI2416 | USD50.00 | 加入购物车 |
